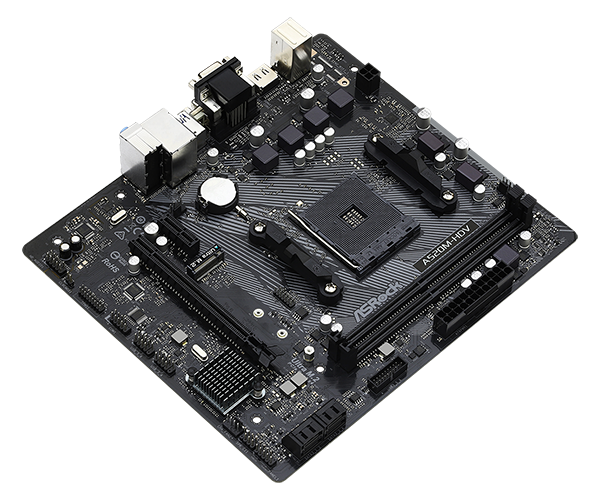

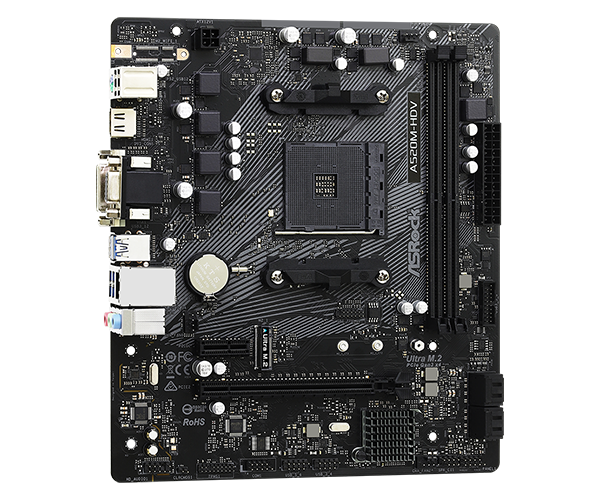

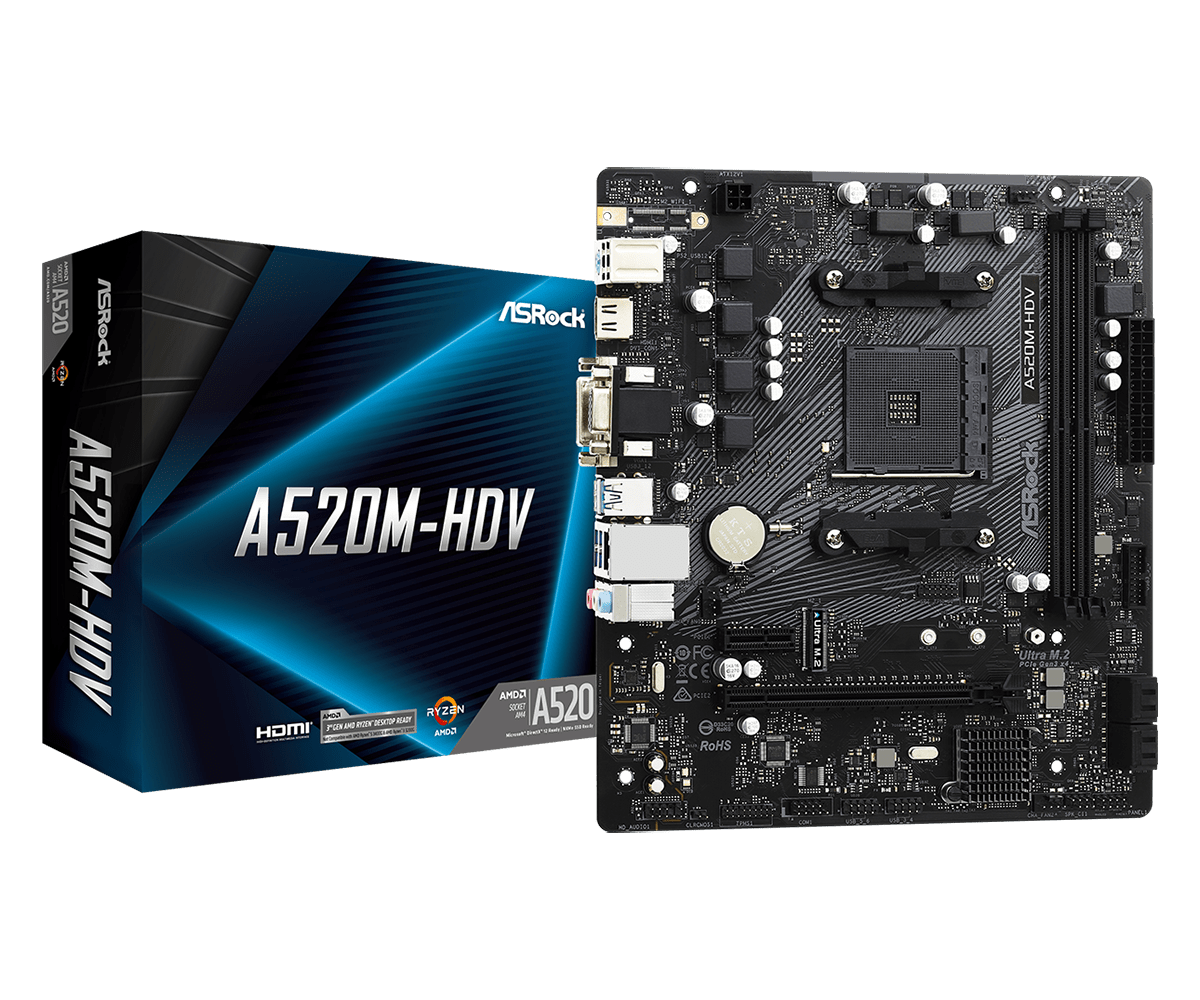

ASROCK A520M HDV

ASROCK A520M HDV

• Característica única

ASRock Super Alloy
– Premium 50A Power Choke
– PCB negro zafiro
– PCB de tela de vidrio de alta densidad
ASRock Ultra M.2 (PCIe Gen3 x4 y SATA3)
ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
ASRock Live Update & APP Shop

• UPC

– Compatible con procesadores de escritorio AMD AM4 Socket Ryzen™ 3000, 4000 G-Series y 5000 y 5000 G-Series *
– Diseño de 6 fases de alimentación

* No compatible con AMD Ryzen™ 5 3400G y Ryzen™ 3 3200G.

• conjunto de chips

-AMD A520

• Memoria

– Tecnología de memoria DDR4 de doble canal
– 2 ranuras DIMM DDR4
– Las CPU de la serie AMD Ryzen (Vermeer) admiten DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266( OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer *
– Las CPU de la serie AMD Ryzen (Matisse) admiten DDR4 4600+ (OC) / 4533 (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer *
– Las APU de la serie AMD Ryzen (Cezanne) son compatibles con DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer *
: las APU de la serie AMD Ryzen (Renoir) son compatibles con DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) ) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) ) / 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer *
– Máx. capacidad de la memoria del sistema: 64 GB * *
– Admite módulos de memoria Extreme Memory Profile (XMP)
– Contacto dorado de 15 μ en ranuras DIMM

* Para las APU de la serie Ryzen (Cezanne y Renoir), ECC solo es compatible con las CPU PRO.
Consulte la tabla a continuación para conocer la compatibilidad con frecuencias de memoria no XMP de AMD. Para más detalles.

CPU de la serie Ryzen (Vermeer):

CPU de la serie Ryzen (Matisse):

APU de la serie Ryzen (Cezanne):

CPU de la serie Ryzen:

SR: DIMM de rango único, 1Rx4 o 1Rx8 en la etiqueta del módulo DIMM
DR: DIMM de rango doble, 2Rx4 o 2Rx8 en el módulo DIMM etiqueta

* * Debido a la limitación del sistema operativo, el tamaño real de la memoria puede ser inferior a 4 GB para la reserva de uso del sistema bajo el sistema operativo Windows® de ³² bits. Para el sistema operativo Windows® ^de 64 bits con CPU de 64 bits, no existe tal limitación.

• BIOS

– BIOS legal AMI UEFI de 128 Mb con compatibilidad con GUI
– Admite “Plug and Play”
– Eventos de activación de conformidad con ACPI 5.1
– Admite jumperfree
– Compatibilidad con SMBIOS 2.3
– CPU, CPU VDDCR_SOC, DRAM, VDDP Ajuste múltiple de voltaje

• Gráficos

– Gráficos de la serie AMD Radeon™ Vega integrados en la APU de la serie Ryzen *
– DirectX 12, Pixel Shader 5.0
– Memoria compartida predeterminada de 2 GB. La memoria compartida máxima admite hasta 16 GB. * *
– Tres opciones de salida de gráficos: D-Sub, DVI-D y HDMI
– Compatible con triple monitor
– Compatible con HDMI 2.1 con máx. resolución de hasta 4K x 2K (4096×2160) @ 60Hz
– Admite DVI-D con máx. resolución de hasta 1920×1200 @ 60Hz
– Admite D-Sub con máx. resolución de hasta 1920×1200 a 60 Hz
– Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI 2.1 (se requiere un monitor HDMI compatible) – Compatible con HDR (alto
rango dinámico) con HDMI 2.1
– Admite HDCP 2.3 con puertos DVI-D y HDMI 2.1
– Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 2.1
– Admite ^Microsoft® PlayReady

* El soporte real puede variar según la CPU

* * La memoria compartida máxima de 16 GB requiere una memoria del sistema de 32 GB instalada.

• Audio

– Audio HD de 7.1 canales (códec de audio Realtek ALC887/897)
– Admite protección contra sobretensiones

• LAN

– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111H
– Compatible con Wake-On-LAN
– Compatible con protección Lightning/ESD
– Compatible con Ethernet 802.3az de bajo consumo
– Compatible con PXE

• Slots PCIE

– 1 x Ranura PCI Express 3.0 x16 (PCIE2: modo x16) *
– 1 x Ranura PCI Express 3.0 x1

* Admite SSD NVMe como discos de arranque

• Almacenamiento

CPU:
– 1 x Ultra M.2 Socket (M2_1, Key M), compatible con los modos tipo 2242/2260/2280 SATA3 6.0 Gb/s y PCIe Gen3x4 (32 Gb/s) * Conjunto de chips: – 4 x SATA3 6.0 Gb/s Conectores

* Admite SSD NVMe como discos de arranque
Admite el kit ASRock U.2

• Raid

– Admite RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA

• Conector

– 1 cabezal SPI TPM
– 1 cabezal de puerto COM
– 1 cabezal de altavoz y intrusión de chasis
– 1 conector de ventilador de CPU (4 pines) *
– 2 conectores de ventilador de chasis (4 pines) (control de velocidad de ventilador inteligente) * *
– 1 conector de alimentación ATX de 24 pines
– 1 conector de alimentación de 12 V de 4 pines
– 1 conector de audio del panel frontal
– 2 cabezales USB 2.0 (admite 4 puertos USB 2.0) (compatible con protección ESD)
– 1 cabezal USB 3.2 Gen1 ( Admite 2 puertos USB 3.2 Gen1) (Admite protección ESD)

* El conector del ventilador de la CPU admite el ventilador de la CPU con una potencia máxima de ventilador de 1 A (12 W).

* * El ventilador del chasis es compatible con el ventilador del enfriador de agua con una potencia máxima de ventilador de 1 A (12 W).
CHA_FAN2 puede detectar automáticamente si se está utilizando un ventilador de 3 o 4 pines.

• E/S del panel posterior

– 1 puerto PS/2 para ratón/teclado
– 1 puerto D-Sub
– 1 puerto DVI-D
– 1 puerto HDMI
– 2 puertos USB 2.0 (compatible con protección ESD)
– 4 puertos USB 3.2 Gen1 (compatible con ESD) protección)
– 1 puerto LAN RJ-45 con LED (LED ACT/LINK y LED SPEED)
– Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono

• Software y UEFI

Software
– Utilidad de placa base ASRock (A-Tuning)
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash

* Estas utilidades se pueden descargar desde ASRock Live Update & APP Shop.

• CD de soporte

– Controladores, utilidades, software antivirus (versión de prueba)

• Accesorios

– Guía de instalación rápida, CD de soporte, protector de E/S
– 2 cables de datos SATA
– 1 tornillo para enchufe M.2

• Monitor de hardware

– Detección de temperatura: CPU, chasis
– Tacómetro del ventilador: CPU, ventiladores del chasis
– Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis según la temperatura de la CPU): CPU, ventiladores del chasis
– Control de varias velocidades del ventilador: CPU, ventiladores del chasis
– Detección de CAJA ABIERTA
– Voltaje monitoreo: +12V, +5V, +3.3V, CPU Vcore

• Factor de forma

– Factor de forma Micro ATX: 9,0 x 7,9 pulgadas, 23,0 cm x 20,1 cm
– Diseño de condensador sólido

• Sistema operativo

– Microsoft® ^Windows® 10 de 64 bits/11 ^de 64 bits

• Certificaciones

– FCC, CE
– Preparado para ErP/EuP (se requiere fuente de alimentación preparada para ErP/EuP)
