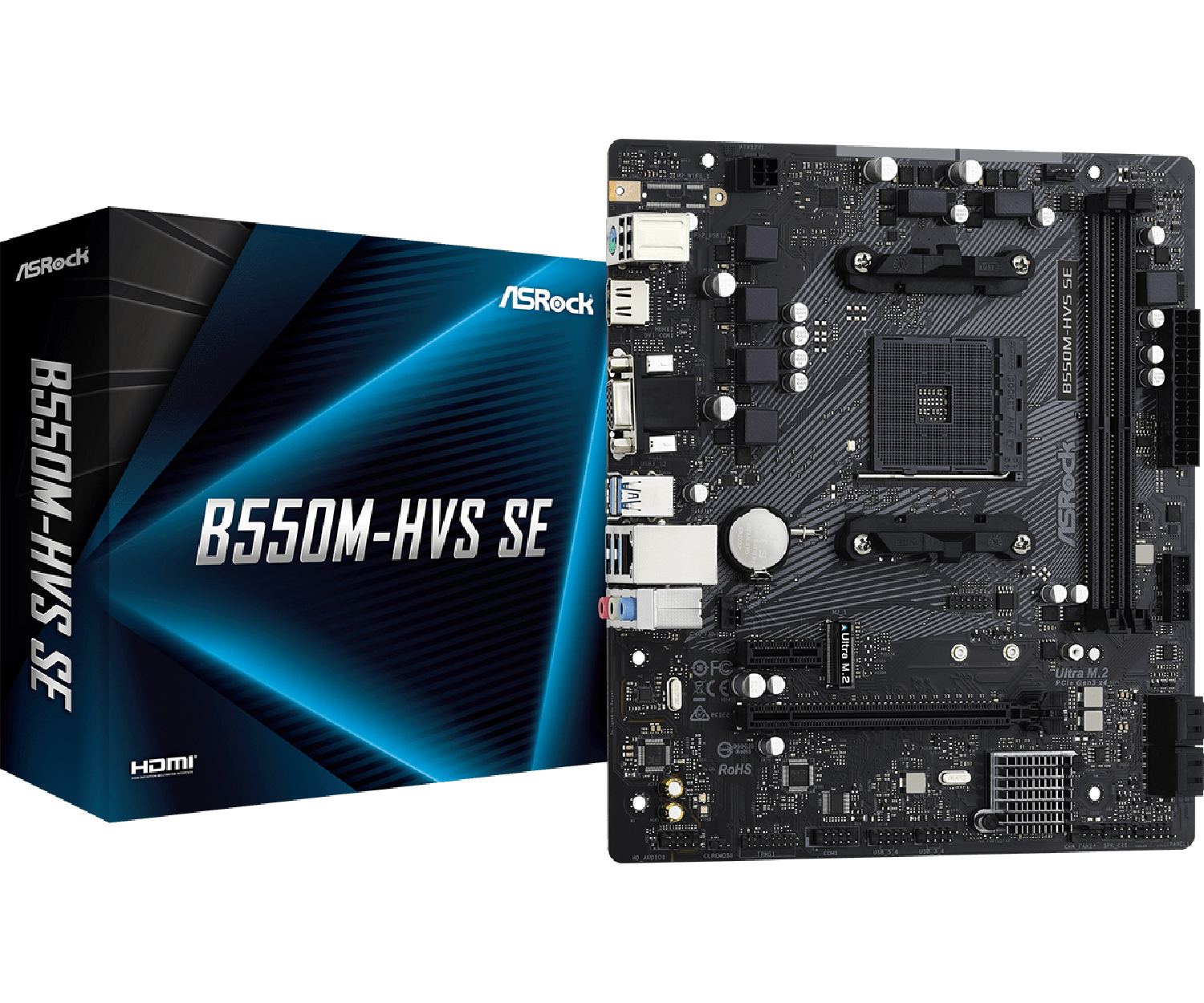

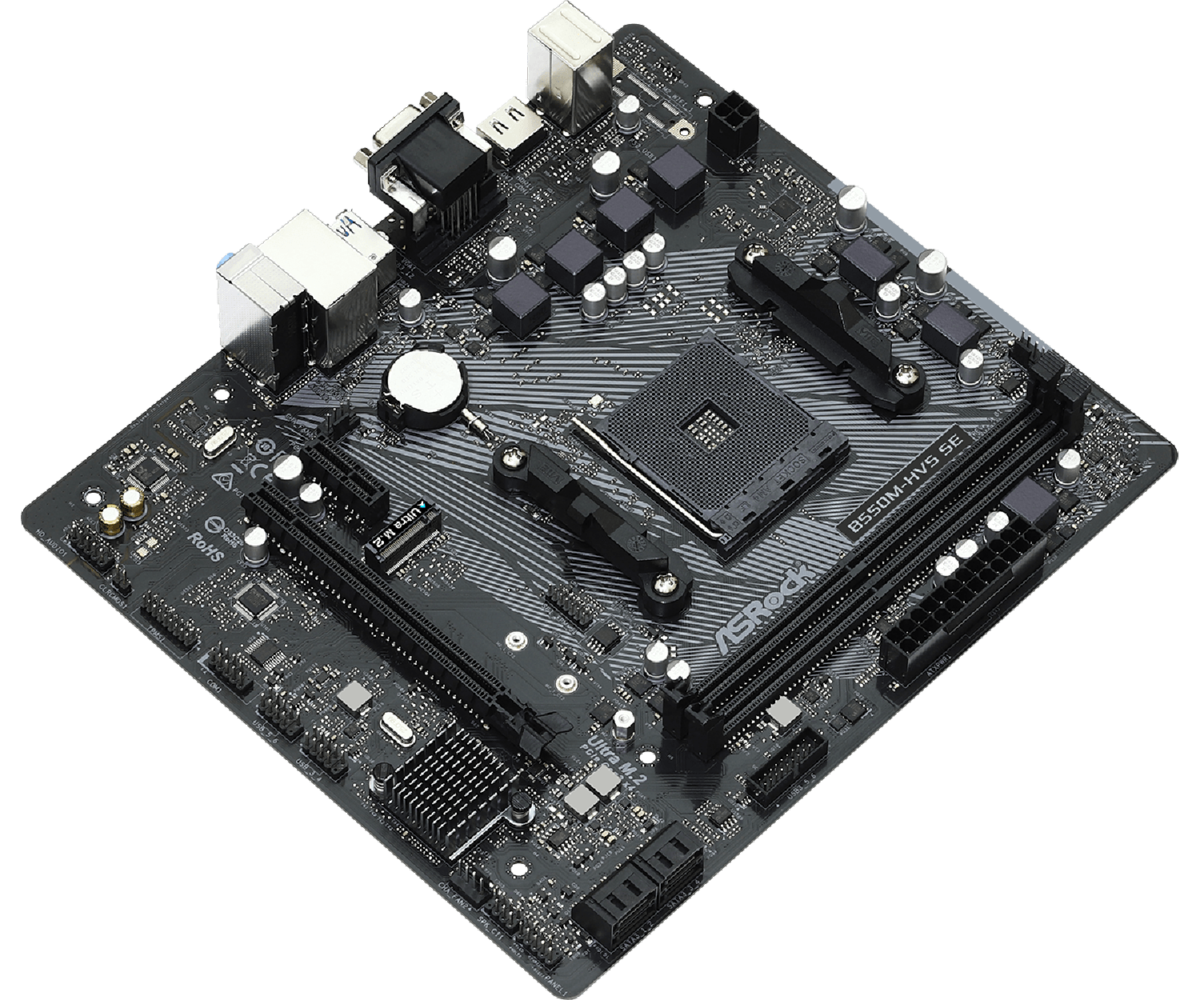

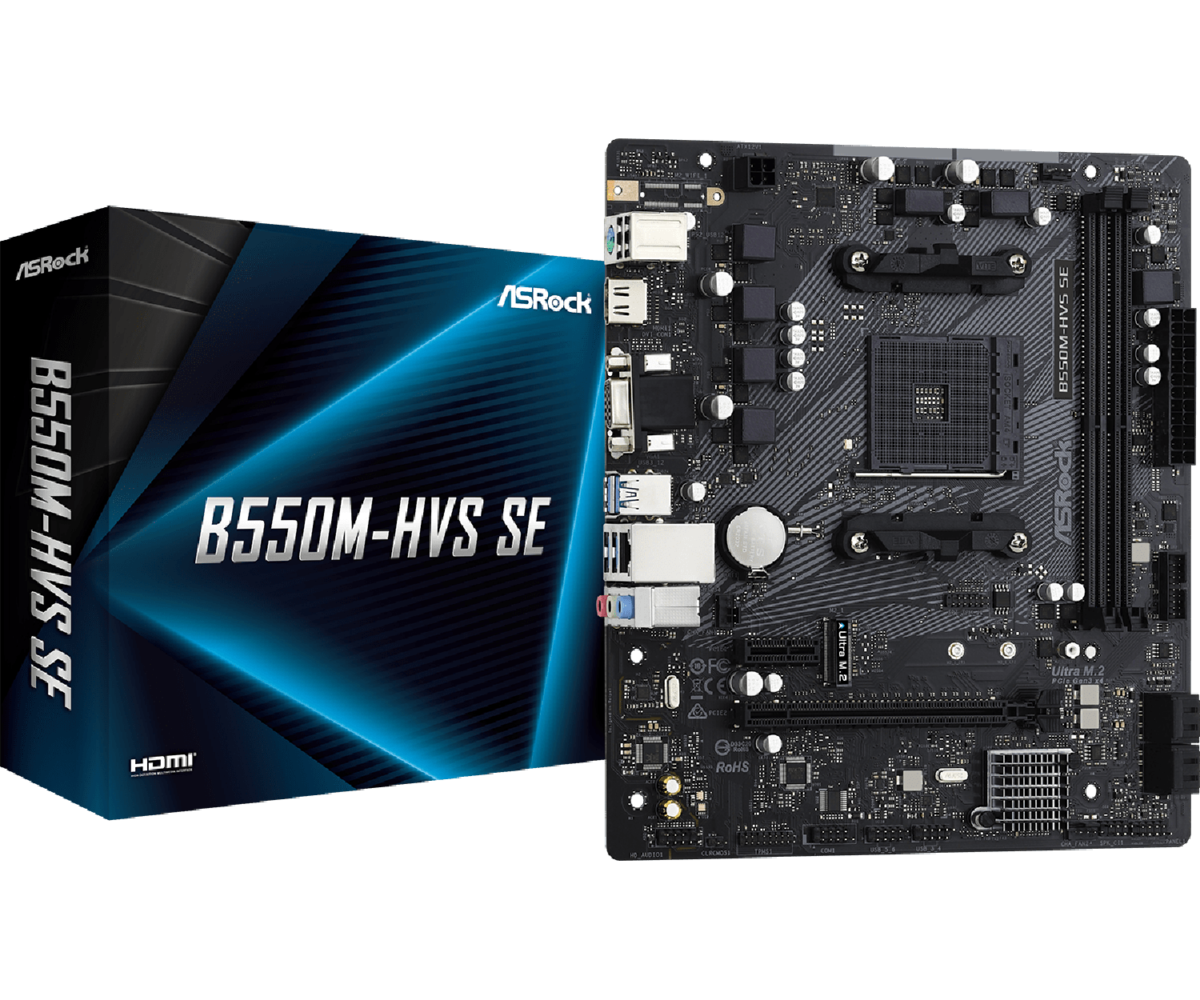

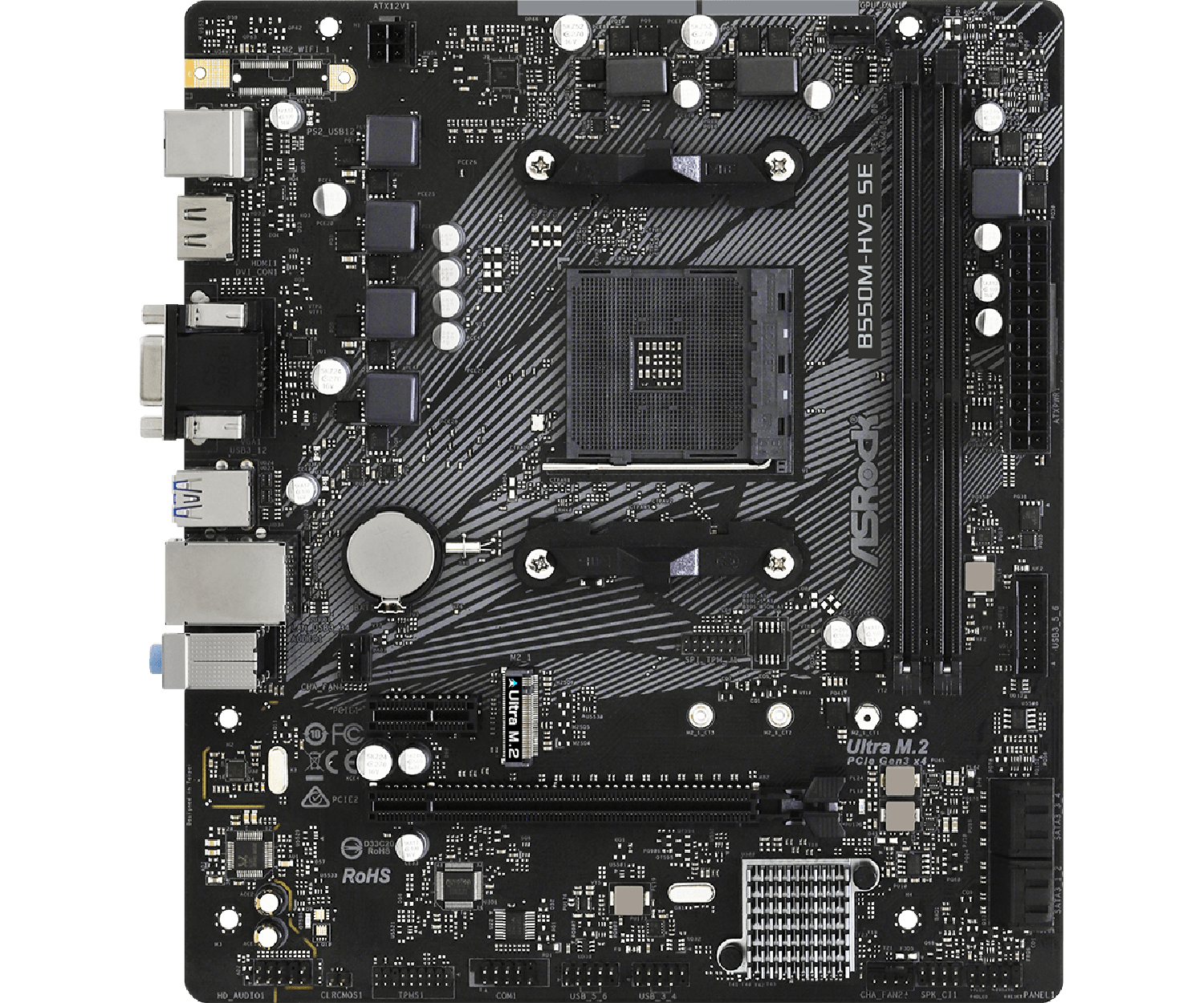

Asrock B550M HVS SE
Soporta Socket AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 y 5000 G-Series Desktop Processors*
6 Phase Power Design
Soporta memoria DDR4 4733+ (OC)
1 PCIe 4.0 x16, 1 PCIe 3.0 x1
Opciones de salida gráficos: D-Sub, HDMI
Audio 7.1 canales HD (Realtek ALC887/897 Audio Codec)
4 SATA3, 1 Ultra M.2 (Gen3 x4 & SATA3)
6 USB 3.2 Gen1 (4 Rear, 2 Front), 6 USB 2.0 (2 Rear, 4 Front)
Realtek Gigabit LAN
*Not compatible con AMD Athlon™ Processors.
Características especiales
ASRock Super Alloy
– Power Choke 50A Premium
– PCB Negro Zafiro
– Alta densidad Tejido de vidrio PCB
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
ASRock Live Update & APP Shop
CPU
– Soporta Socket AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 y 5000 G-Series Desktop Processors*
– Diseño de fase de alimentación 6
*Please refer to CPU Soporta list for details.
Chipset
– AMD PRO565
Memoria
– Tecnología de memoria Dual Channel DDR4
– 2 x ranuras DDR4 DIMM
– CPUs AMD series Ryzen (Vermeer) Soporta DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered*
– Las CPUs de la serie AMD Ryzen (Matisse) admiten DDR4 4600+(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered*
– AMD Ryzen series APUs (Cezanne) Soporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered*
– AMD Ryzen series APUs (Renoir) Soporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered*
– AMD Ryzen series APUs (Picasso) Soporta DDR4 3533+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered*
– Máxima capacidad de memoria del sistema: 64GB**
– Admite módulos de memoria Extreme Memory Profile (XMP)
– Ranuras DIMM con contactos 15μ Oro*
*For Ryzen Series APUs (Picasso, Cezanne y Renoir), ECC is only Soportaed con PRO CPUs.
Por favor consulte la siguiente tabla para conocer la compatibilidad con la frecuencia de memoria AMD no XMP. For more details.
Procesadores Ryzen Series (Vermeer):
Procesadores Ryzen Series (Matisse):
Ryzen Series APUs (Cezanne):
Ryzen Series APUs (Renoir):
Procesadores Ryzen Series (Picasso):
SR: DIMM de un solo rango, 1Rx4 ó 1Rx8 en la etiqueta del módulo DIMM
DR: DIMM doble rango, 2Rx4 ó 2Rx8 en la etiqueta del módulo DIMM
**Debido a la limitación del sistema operativo, el tamaño de la memoria actual puede ser menos que 4GB para la reserva del uso del sistema bajo operativo Windows® 32-bit. Para Windows® 64-bit con CPU de 64-bit no hay tal limitación.
BIOS
– 128Mb AMI UEFI Legal BIOS con soporte GUI
– Soporta “Plug y Play”
– Activación compatible con ACPI 5.1
– Soporta jumperfree
– Soporta SMBIOS 2.3
– CPU, CPU VDDCR_SOC, DRAM, VDDP multi-ajuste de voltaje
Gráficos
– Gráficos AMD Radeon™ Vega Series integrados en APU de la serie Ryzen** El soporte actual puede variar según la CPU
– DirectX 12, Pixel Shader 5.0
– Memoria compartida por defecto 2GB. La memoria compartida máxima soporta hasta 16 GB.*
– Salida Dual graphics: soporta puertos D-Sub y HDMI por controladores de pantalla independientes
– Soporta HDMI 2.1 con max. Resolución up to 4K x 2K (4096×2160) @ 60Hz
– Soporta D-Sub con maxima resolución hasta 1920×1200 @ 60Hz
– Soporta Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (High Bit Rate Audio) con HDMI 2.1 Port (Se necesita compatibilidad con monitor HDMI)
– Soporta HDR (High Dynamic Range) con HDMI 2.1
– Soporta HDCP 2.3 con HDMI 2.1 Port* Picasso Soporta HDCP 2.2 con puerto HDMI 2.0
– Soporta 4K Ultra HD (UHD) playback con HDMI 2.1 Port
– Soporta Microsoft® PlayReady
*La memoria compartida máxima de 16 GB requiere 32 GB de memoria del sistema instalada.
Audio
– Audio 7.1 canales HD (Realtek ALC887/897 Audio Codec)
– Soporta protección contra sobretensiones
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111H
– Soporta Wake-On-LAN
– Suporta Protección Lightning/ESD
– Soporta Ethernet 802.3az eficiente energéticamente
– Soporta PXE
Ranuras de expansión
CPU:
– 1 x PCIe 4.0 x16 Slot (PCIE2), Soporta modo x16*
Chipset:
– 1 x PCIe 3.0 x1 Slot (PCIE1)
*Soporta NVMe SSD como discos de arranque
When using certain NVIDIA® RTX 4060 graphics cards on this motherboard, PCIE2 will run at PCIe 3.0 mode.
Almacenaje
CPU:
– 1 x Socket Ultra M.2 (M2_1, Key M), Soporta type 2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes*
Chipset:
– 4 x conectores SATA3 de 6.0 Gb/s
*Soporta NVMe SSD como discos de arranque
NVMe SSD is not Soportaed con AMD Athlon™ 3000G Processors
Soporta ASRock U.2 Kit
RAID
– Soporta RAID 0, RAID 1 y RAID 10 for SATA Dispositivos de almacenamiento
Conectores
– 1 x cabecera SPI TPM
– 1 x cabezal de puertos COM
– 1 x Chásis Intrusión y header de altavóz
– 1 x conector ventilador Procesador (4-pin)*
– 2 x conectores ventilador caja (4-pin) (Control de velocidad ventilador Smart Fan)**
– 1 x conector alimentación 24 pin ATX
– 1 x conector alimentación 4 pin 12V
– 1 x Conector panel frontal audio
– 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
– 1 x cabezal USB 3.2 Gen1 (soporta 2 puertos USB 3.2 Gen1) (Soporta Protección ESD)
*El conector de ventilador de la CPU soporta ventilador de la CPU de máxima potencia del ventilador 1A (12W).
**The Chassis Fan Soporta the water cooler fan of maximum 1A (12W) fan power.
CHA_FAN2 puede auto detectarse si el ventilador 3-pin ó 4-pin está en uso.

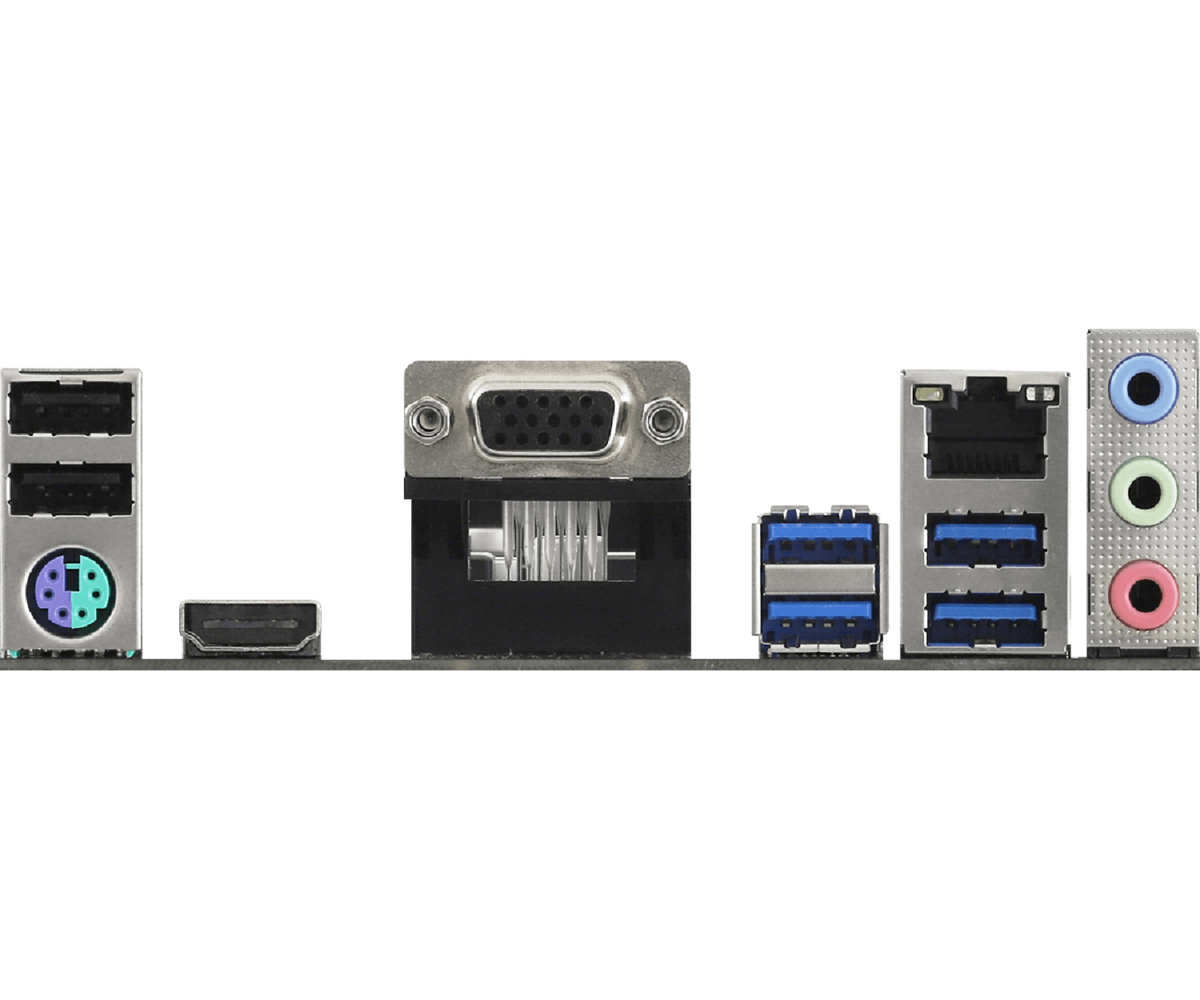

Panel trasero Entrada/salida
– 1 x Puerto PS/2 Teclado/Ratón
– 1 x puerto D-Sub
– 1 x puerto HDMI
– 2 x puertos USB 2.0 (Soporta Protección ESD)
– 4 x puertos USB 3.2 Gen1 (Soporta Protección ESD)
– 1 x Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
– Conectores HD Audio: entrada de línea / Altavoz Delantero / Micrófono
Software y UEFI
Software
– Utilidad ASRock Motherboard (A-Tuning)
– ASRock XFast LAN
UEFI
– UEFI ASRock Full HD
– ASRock Flash instantáneo
*Esta utilidad puede ser descargada de la ASRock Live Update & APP Shop.
Accesorios
– 1 x I/O Shield
– 1 x Manual de Usuario
– 2 x cables de datos SATA
– 1 x Tornillo para Socket M.2
Monitorización del hardware
– Sensor de Temperatura: CPU, Chassis
– Ventilador Tacómetro: CPU, Ventiladores de chasis
– Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, Ventiladores de chasis
– Ventilador con Control de velocidad múltiple: CPU, Ventiladores de chasis
– Detección Caja abierta
– Control de voltaje: +12V, +5V, +3.3V, CPU Vcore
Formato
– Formato Micro ATX: 9.0-in x 7.9-in, 23.0 cm x 20.1 cm
– Diseño Capacitadores sólidos
Sistema Operativo
– Compatible con Microsoft Windows® 10 64-bit / 11 64-bit
Certificaciones
– FCC, CE
– Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
