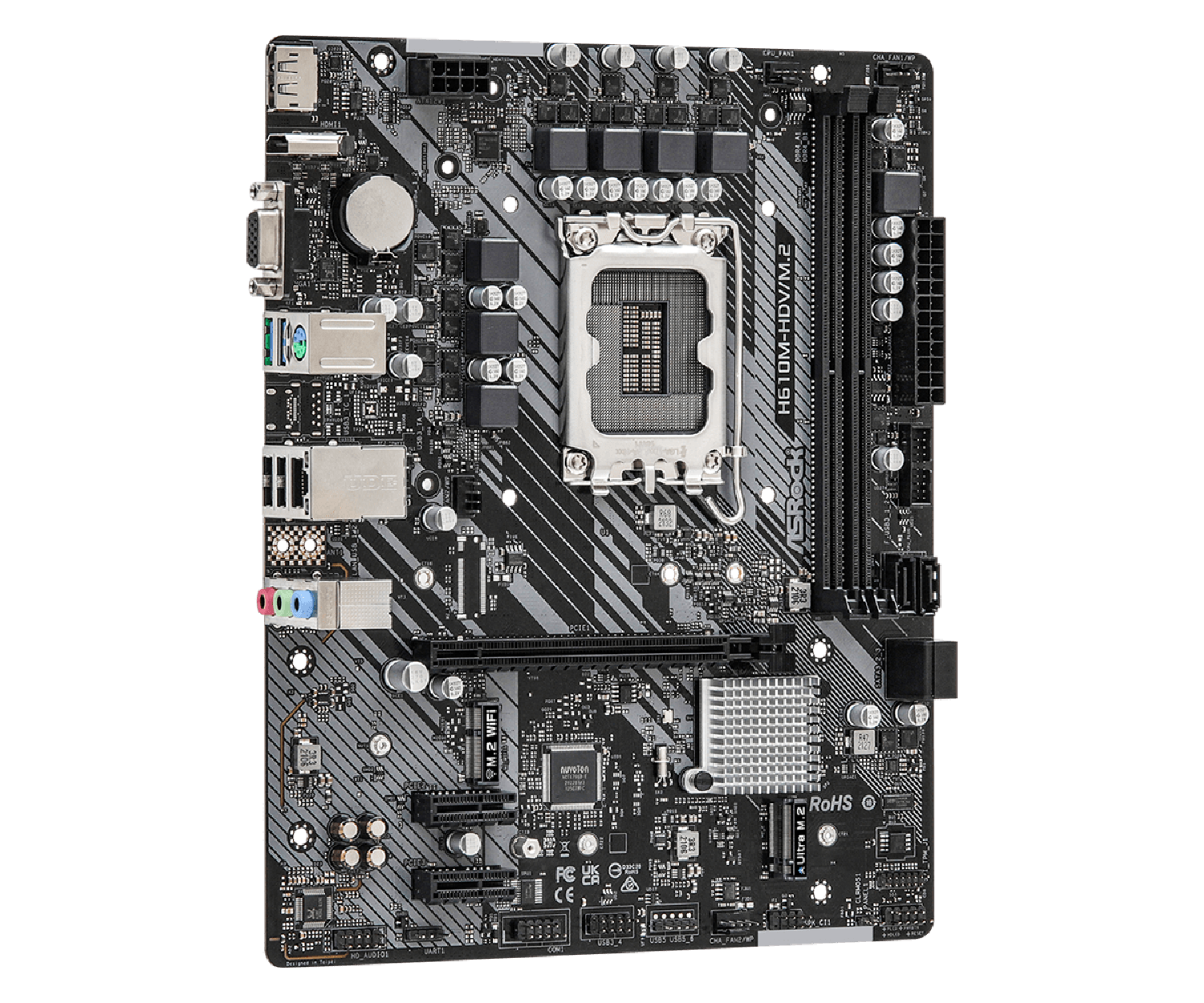

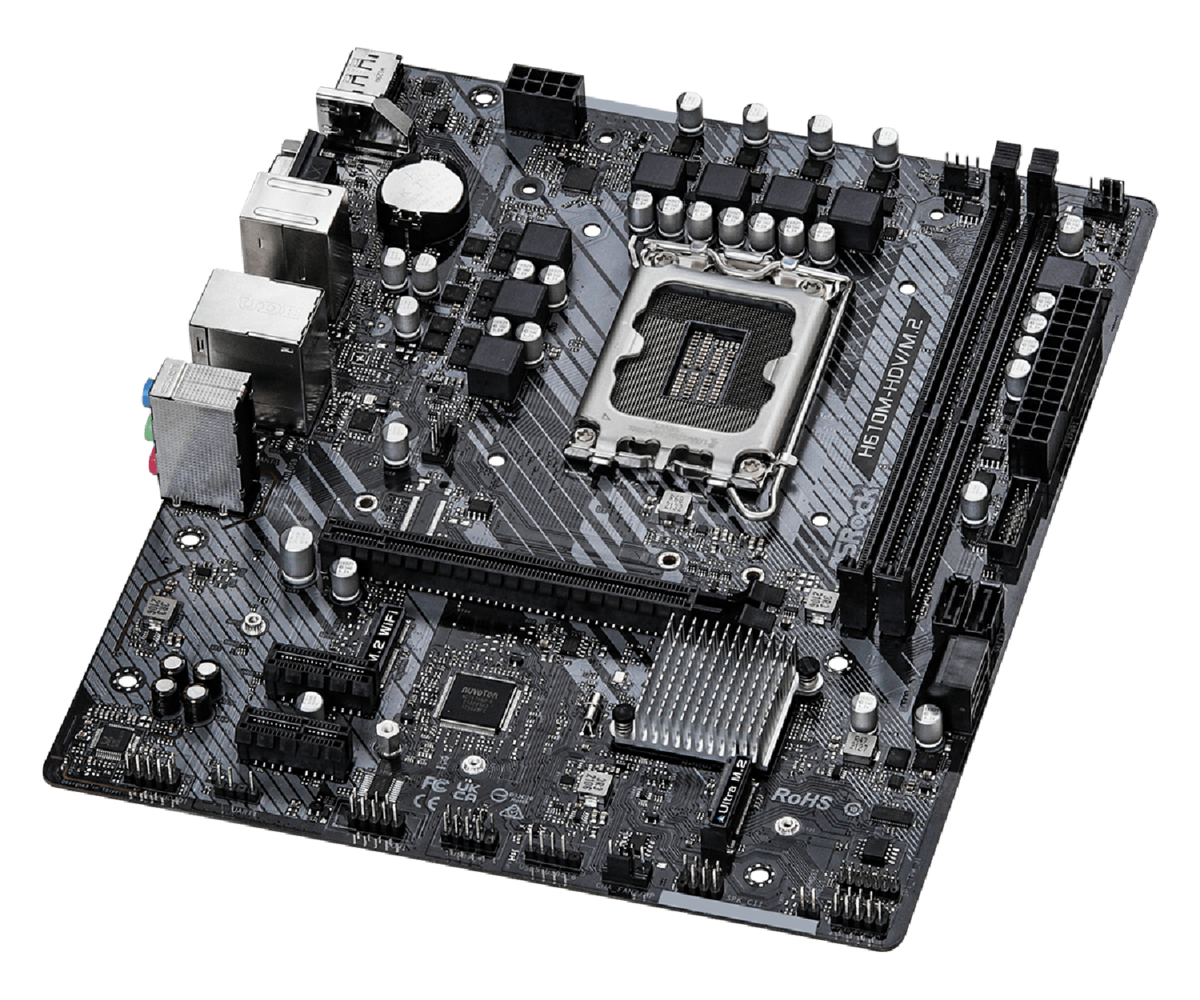

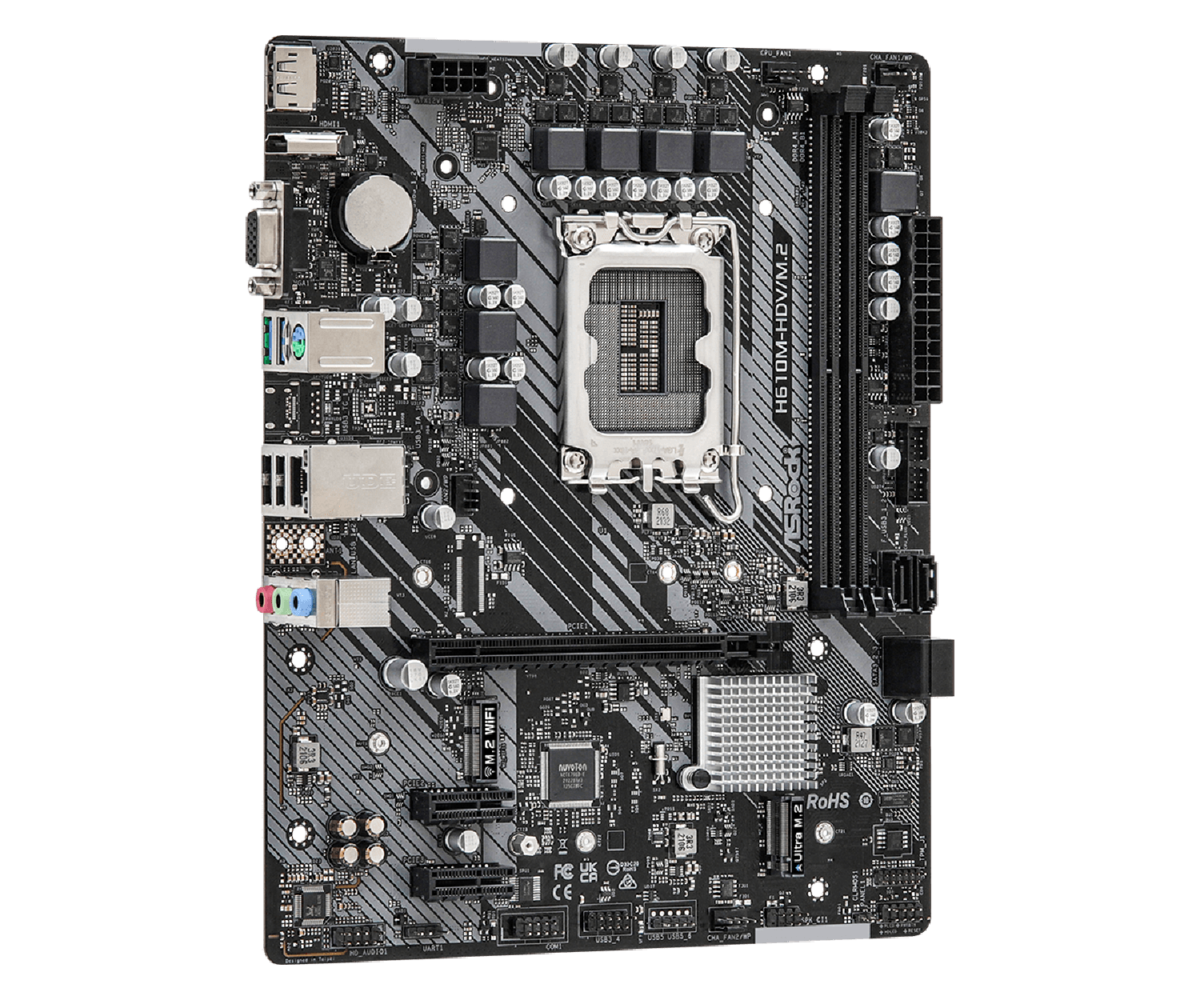

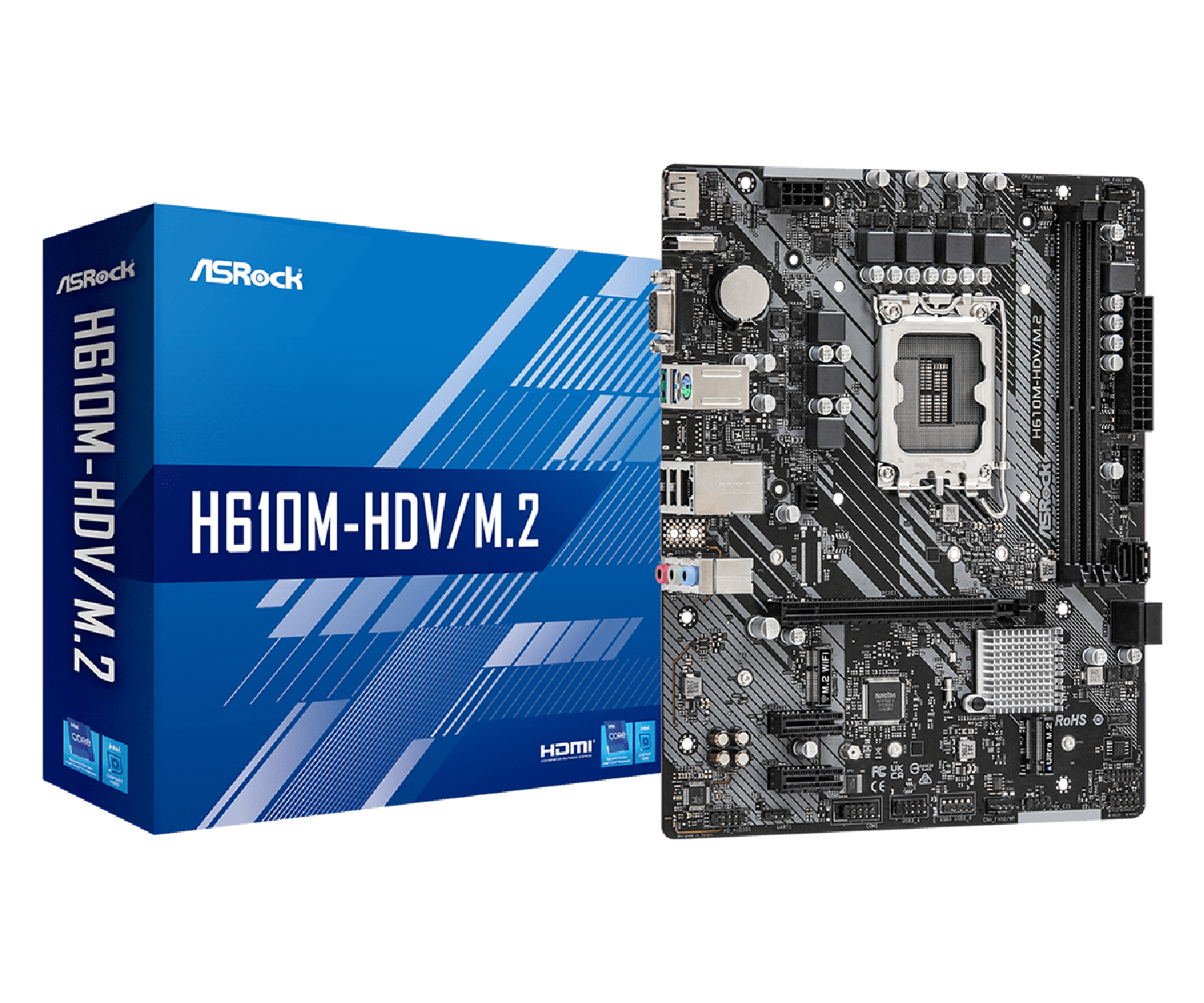

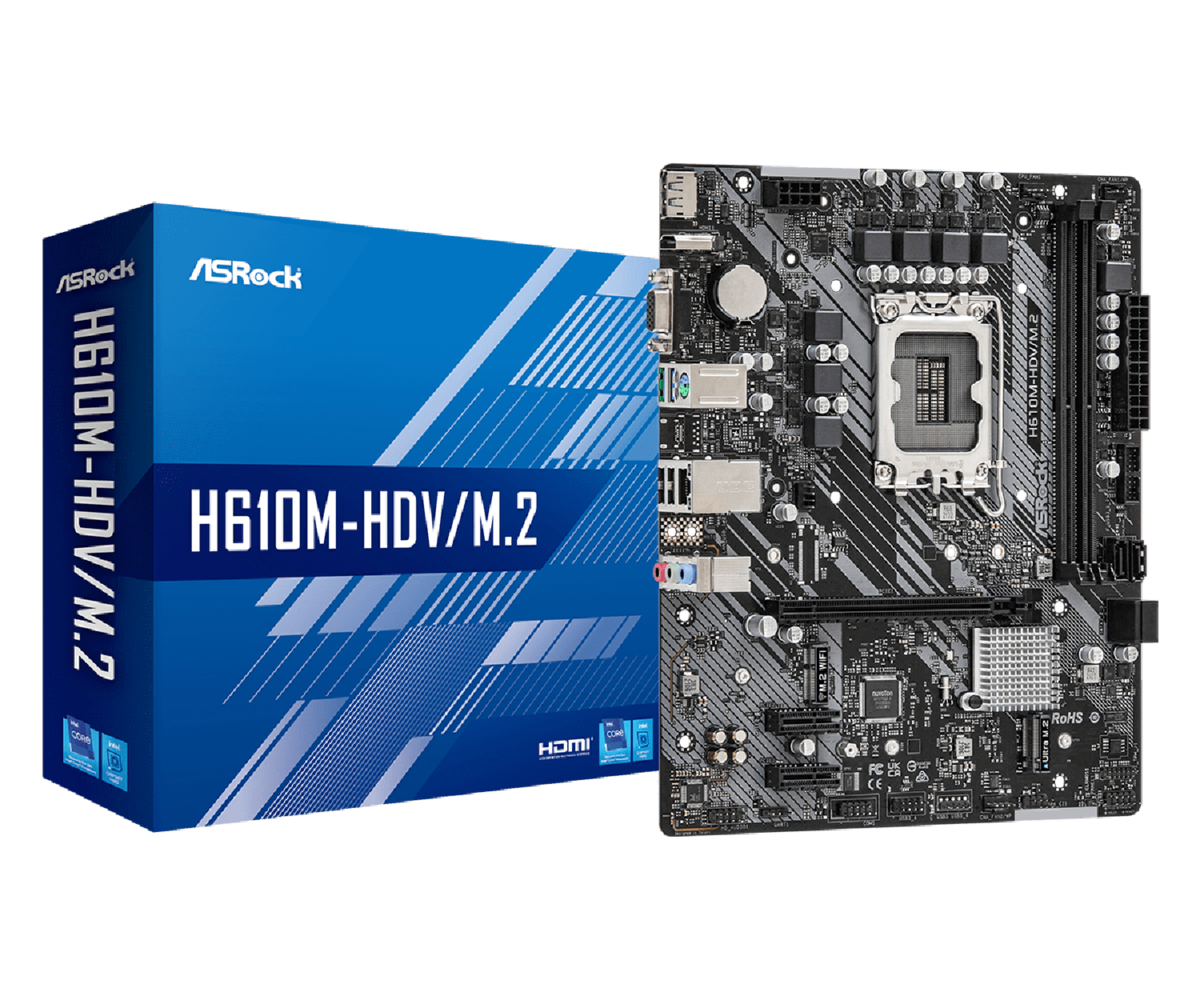

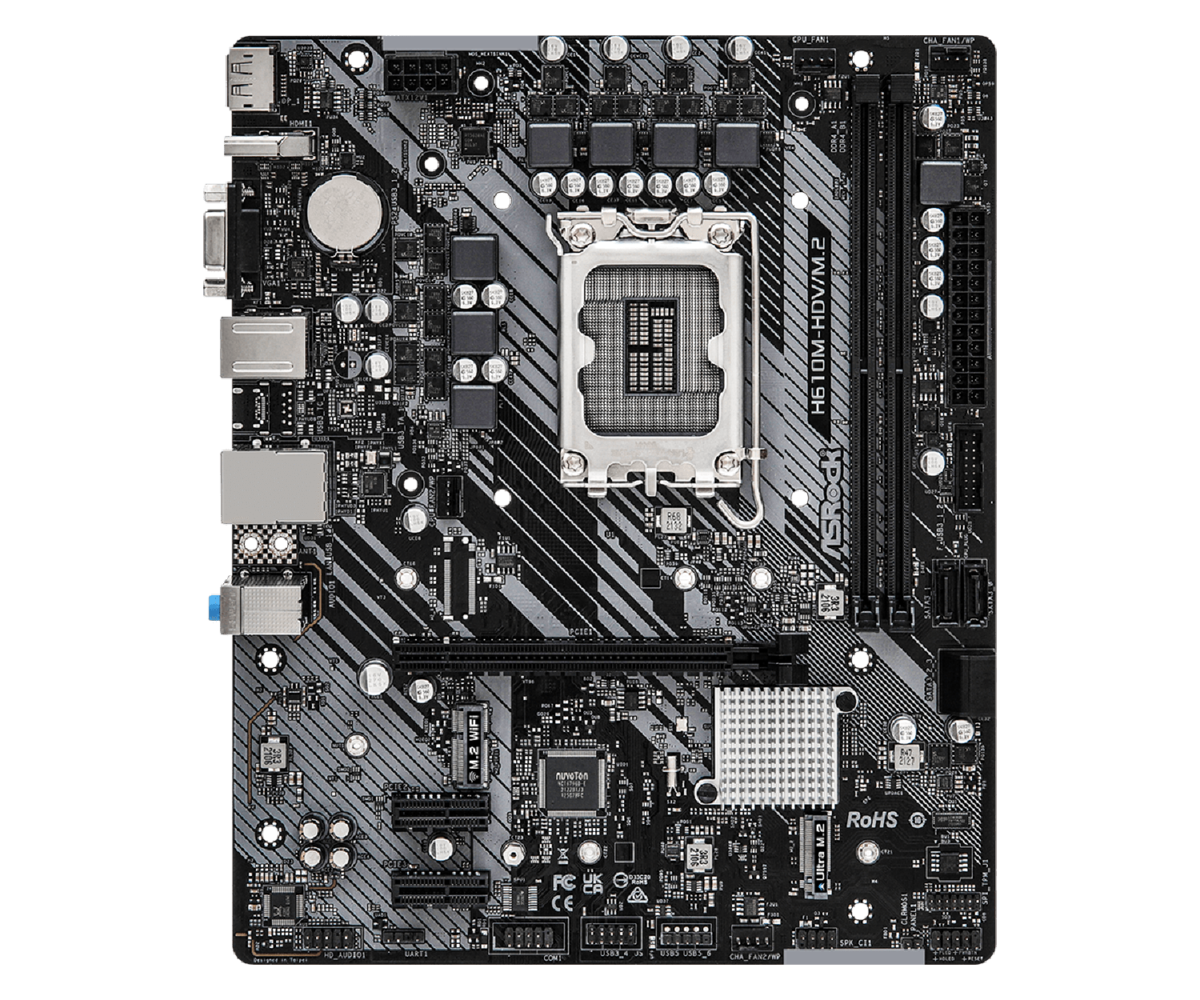

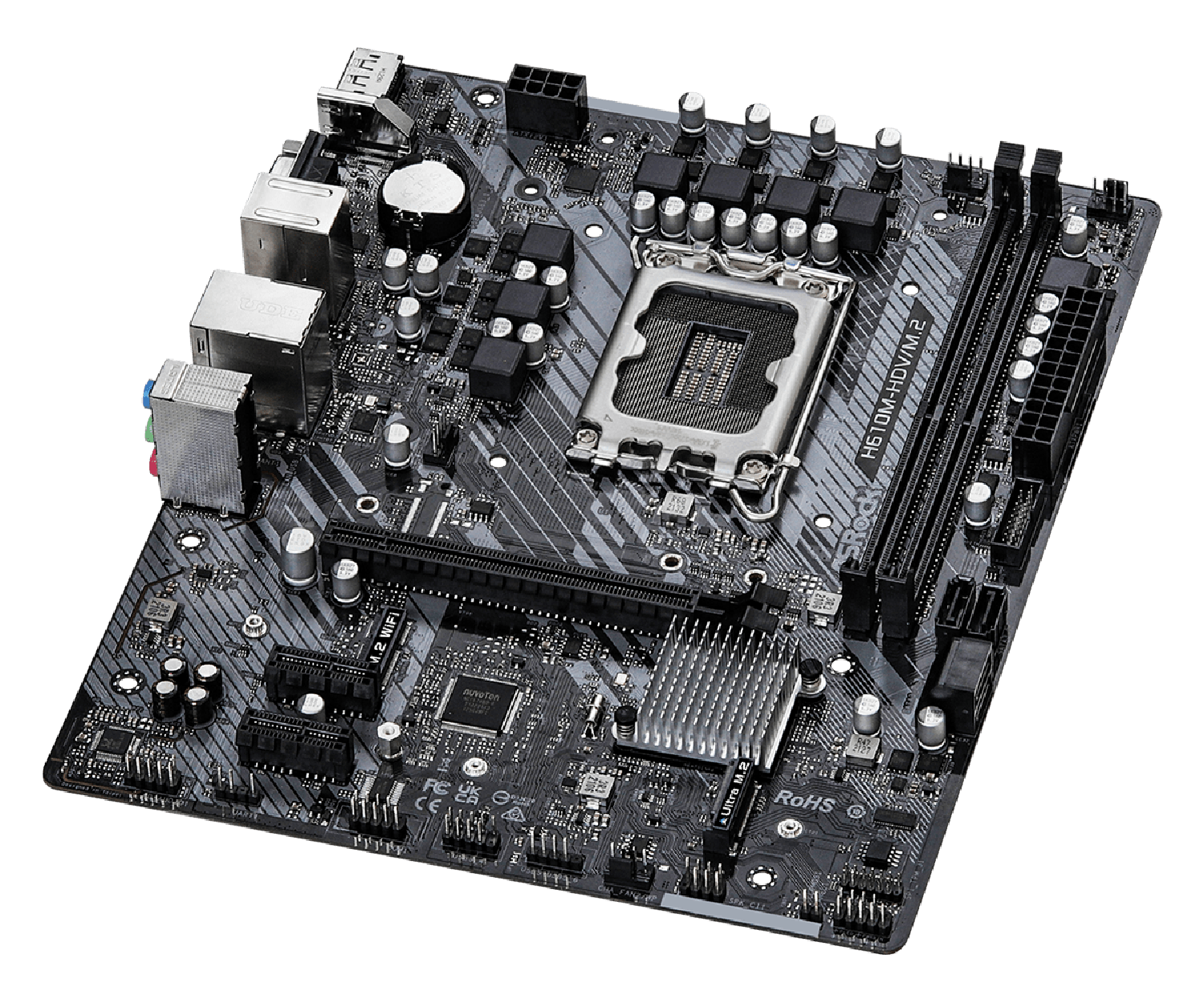

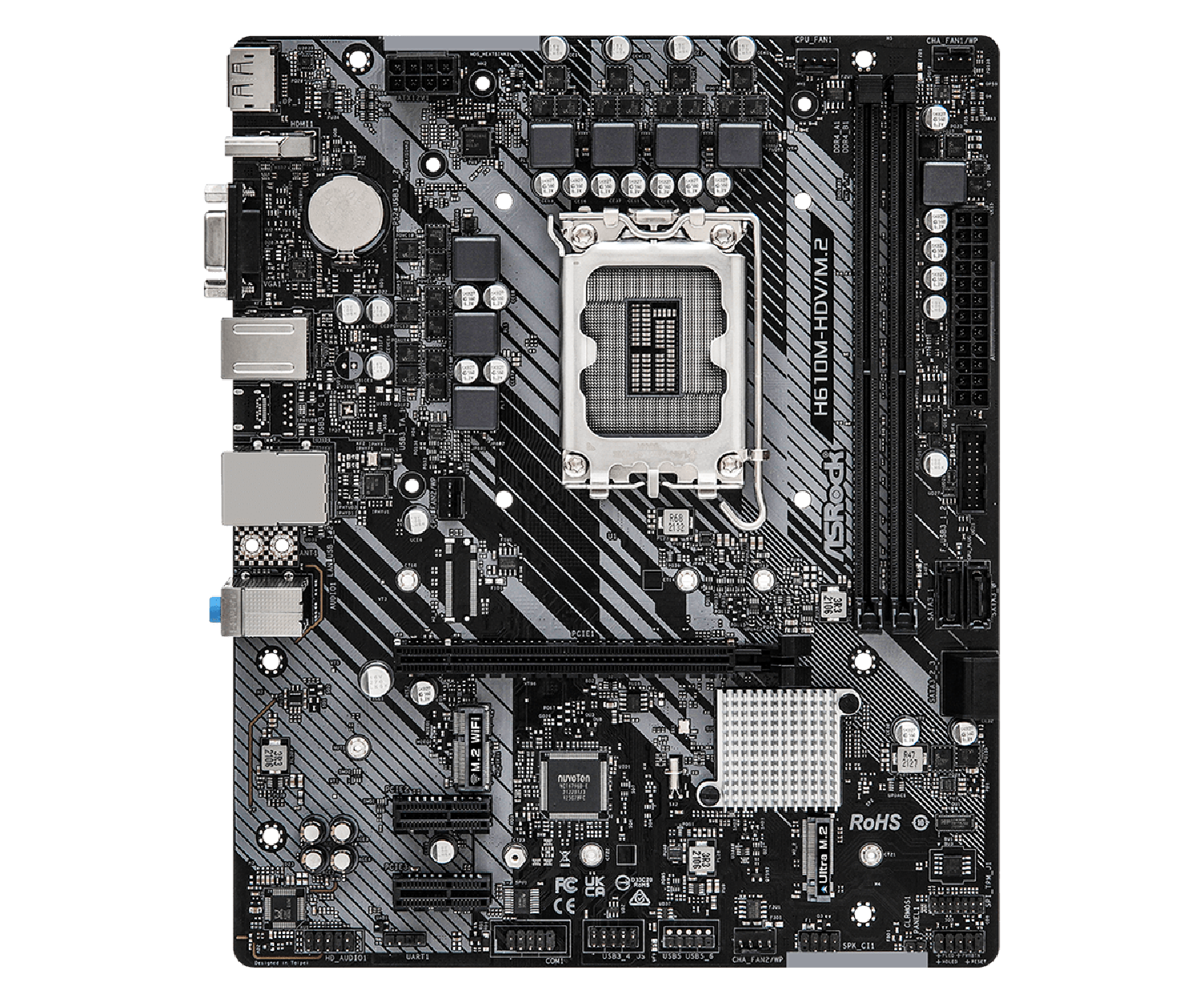

Asrock H610M-HDV/M.2
Compatible con procesadores Intel® Core™ de 14.ª, 13.ª y 12.ª generación (LGA1700)
Diseño de potencia de 6 fases
2 x DIMM DDR4
Soporta canal dual, hasta 3200
1 PCIe 4.0 x16, 2 PCIe 3.0 x1
1 M.2 Key-E Para el WiFi
Opciones de salida gráficos: HDMI, DisplayPort, D-Sub
Códec de audio HD de 7.1 canales Realtek ALC887/897
4 SATA3
1 Ultra M.2 (PCIe Gen3 x4 y SATA3)
4 USB 3.2 Gen1 (2 traseros, 2 delanteros)
5 USB 2.0 (2 traseros, 3 delanteros)
LAN Gigabit Intel®
Especificaciones Técnicas:
Características especiales
ASRock Super Alloy
– Power Choke Premium
– PCB Negro Zafiro
– Alta densidad Tejido de vidrio PCB
ASRock Ultra M.2 (PCIe Gen3x4 & SATA3)
ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
ASRock Live Update & APP Shop
UPC
– Soporta 14th, 13th & 12th Gen Intel® Core™ Processors (LGA1700)
– Diseño Digi Power
– Diseño de fase de alimentación 6
– Soporta Intel® Hybrid Technology
– Soporta Intel® Turbo Boost Max 3.0 Technology
Conjunto de chips
– Intel® H610
Memoria
– Tecnología de memoria Dual Channel DDR4
– 2 x ranuras DDR4 DIMM
– Soporta memoria DDR4 non-ECC, un-buffered up to 3200
– Soporta módulos de memoria ECC UDIMM (operan en modo no-ECC)
– Máxima capacidad de memoria del sistema: 64GB
– Soporta Intel® Extreme Memory Profile (XMP) 2.0
BIOS
– 128Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe
– Activación compatible con ACPI 6.0
– Soporta SMBIOS 2.7
– CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH multi-ajuste de voltaje
Gráficos
– Intel® Xe Arquitectura gráfica (Gen 12)
– Múltiples opciones de salida gráficos: D-Sub, HDMI y DisplayPort 1.4
– Soporta HDMI 2.1 TMDS Compatible con máxima resolución de hasta 4K x 2K (4096×2160) @ 60Hz
– Soporta DisplayPort 1.4 con DSC (comprimido) max. Resolución up to 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Soporta D-Sub con maxima resolución hasta 1920×1200 @ 60Hz
– Soporta HDCP 2.3 con HDMI 2.1 Compatible con TMDS y puertos DisplayPort 1.4
*Gráficos Intel® UHD integrada visuales y las salidas de VGA puede ser compatible sólo con los procesadores que tienen GPU integrada.
Audio
– Audio 7.1 canales HD (Realtek ALC897/887 Audio Codec)
– Soporta protección contra sobretensiones
Y
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Soporta Wake-On-LAN
– Suporta Protección Lightning/ESD
– Soporta Ethernet 802.3az eficiente energéticamente
– Soporta UEFI PXE
Ranuras de expansión
CPU:
– 1 x PCIe 4.0 x16 Slot (PCIE1), Soporta modo x16*
Chipset:
– 2 x PCIe 3.0 x1 Slots (PCIE2 y PCIE3)*
– 1 x Socket M.2 (Key E), soporta modulo WiFi/BT PCIe WiFi tipo 2230
*Soporta NVMe SSD como discos de arranque
Almacenaje
Chipset:
– 1 x Socket Ultra M.2 (M2_2, Key M), Soporta modos tipo 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) *
– 4 x conectores SATA3 de 6.0 Gb/s **
*Soporta NVMe SSD como discos de arranque
Soporta ASRock U.2 Kit
**Si M2_2 está ocupado por un dispositivo de tipo SATA M.2, SATA3_3 se deshabilitará.
Conectores
– 1 x cabezal de puertos COM
– 1 x cabecera SPI TPM
– 1 x Chásis Intrusión y header de altavóz
– 1 x conector ventilador Procesador (4-pin)*
– 1 x conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)**
– 2 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)***
– 1 x conector alimentación 24 pin ATX
– 1 x conector alimentación 8 pin 12V
– 1 x Conector panel frontal audio
– 2 x cabezales USB 2.0 (soporta 3 puertos USB 2.0) (Soporta Protección ESD)
– 1 x cabezal USB 3.2 Gen1 (soporta 2 puertos USB 3.2 Gen1) (Soporta Protección ESD)
*El conector de ventilador de la CPU soporta ventilador de la CPU de máxima potencia del ventilador 1A (12W).
**El Procesador / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 2A (24W).
***El chasis / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 2A (24W)
CPU_FAN2/WP y CHA_FAN1~2/WP puede auto detectarse si el ventilador 3-pin ó 4-pin está en uso.

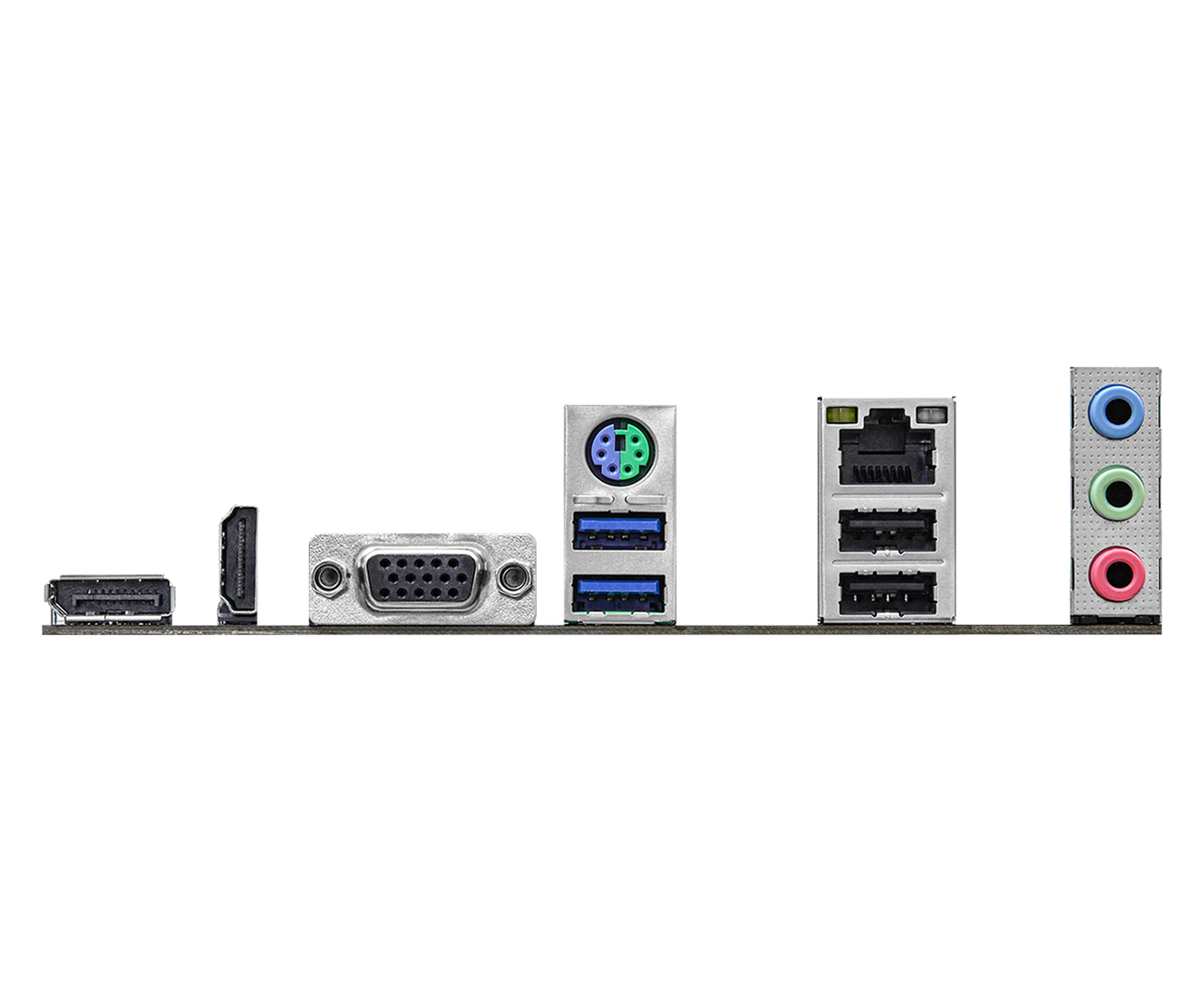

Panel trasero Entrada/salida
– 2 x Puntos de montaje de la antenna
– 1 x Puerto PS/2 Teclado/Ratón
– 1 x puerto D-Sub
– 1 x puerto HDMI
– 1 x DisplayPort 1.4
– 2 x puertos USB 3.2 Gen1 (Soporta Protección ESD)
– 2 x puertos USB 2.0 (Soporta Protección ESD)
– 1 x Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
– Conectores HD Audio: entrada de línea / Altavoz Delantero / Micrófono
Software y UEFI
Software
– Utilidad ASRock Motherboard (A-Tuning)
– ASRock XFast LAN
UEFI
– ASRock Modo EZ
– UEFI ASRock Full HD
– ASRock My Favorites en UEFI
– ASRock Flash instantáneo
*Esta utilidad puede ser descargada de la ASRock Live Update & APP Shop.
CD de soporte
– Drivers, Utilidades, Software Antivirus (Versión de prueba)
Accesorios
– Guía de instalación rápida, CD de Soporte, Placa entrada/salida
– 2 x cables de datos SATA
– 2 x Tornillos para Sockets M.2
Monitorización del hardware
– Ventilador Tacómetro: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
– Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
– Ventilador con Control de velocidad múltiple: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
– Detección Caja abierta
– Control de voltaje: CPU Vcore, +1.05 PCH, DRAM, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V
Formato
– Formato Micro ATX: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm
– Diseño Capacitadores sólidos
Sistema operativo
– Compatible con Microsoft Windows ® 10 de 64 bits / 11 de 64 bits
Certificaciones
– FCC, CE
– Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
