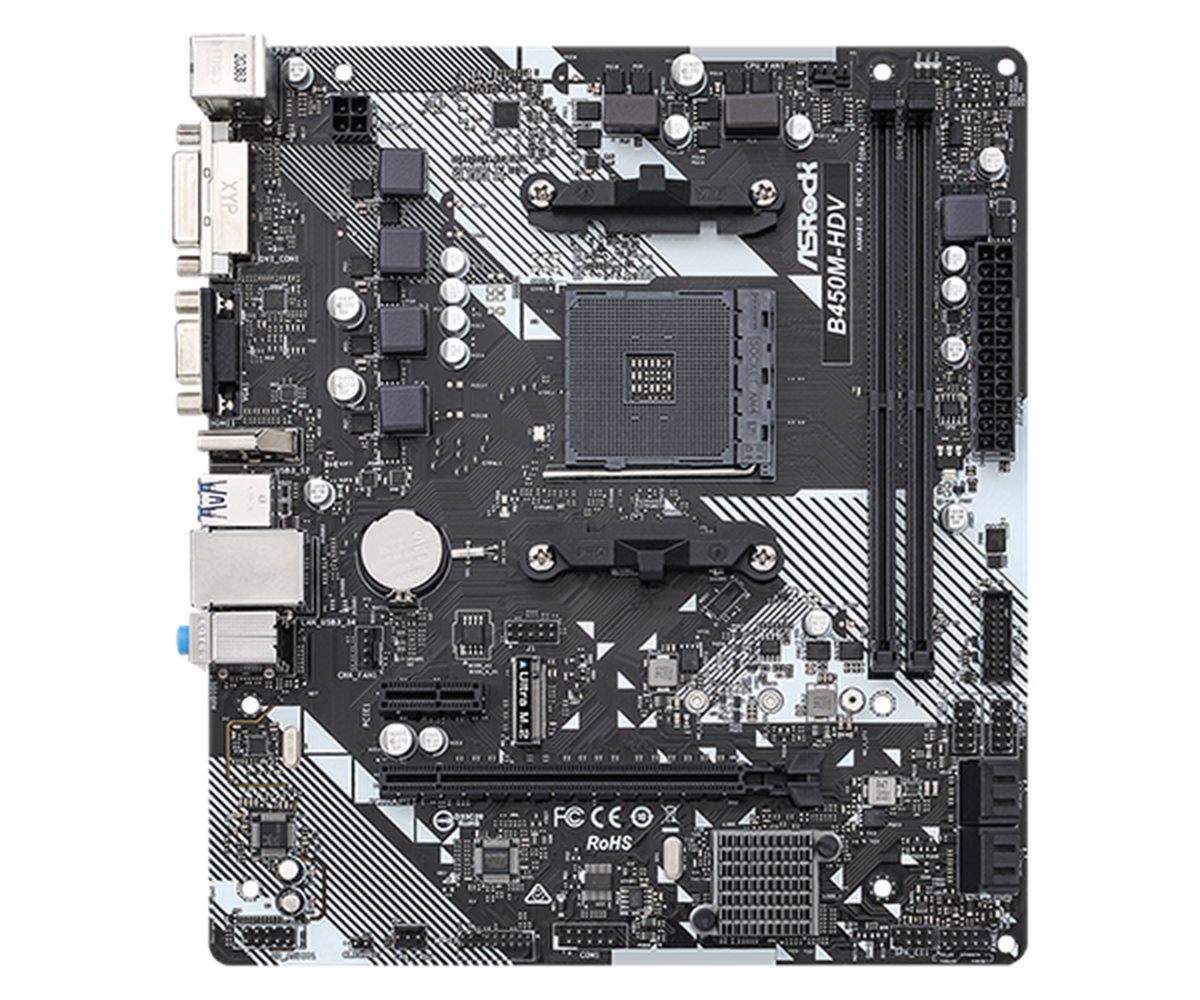

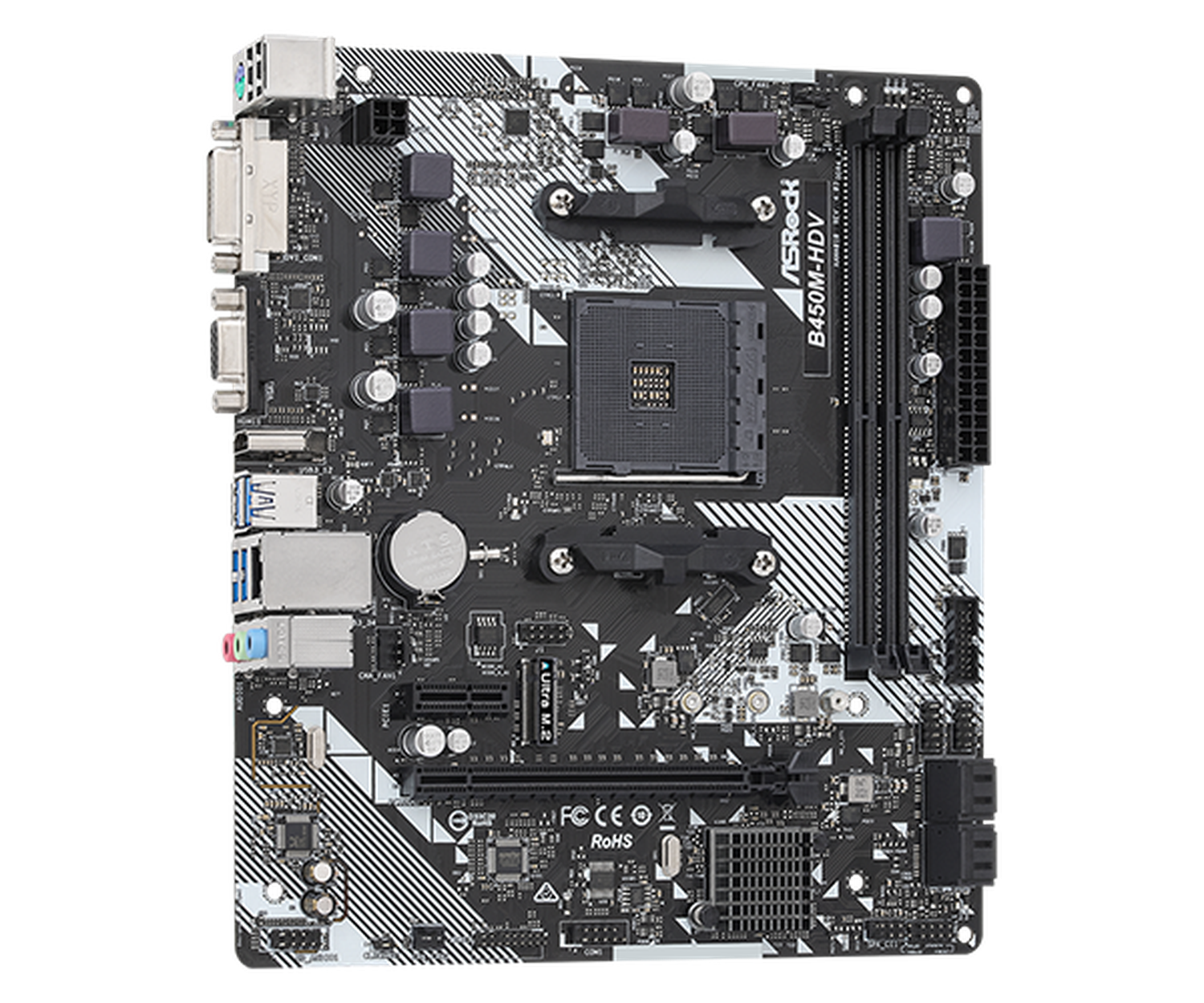

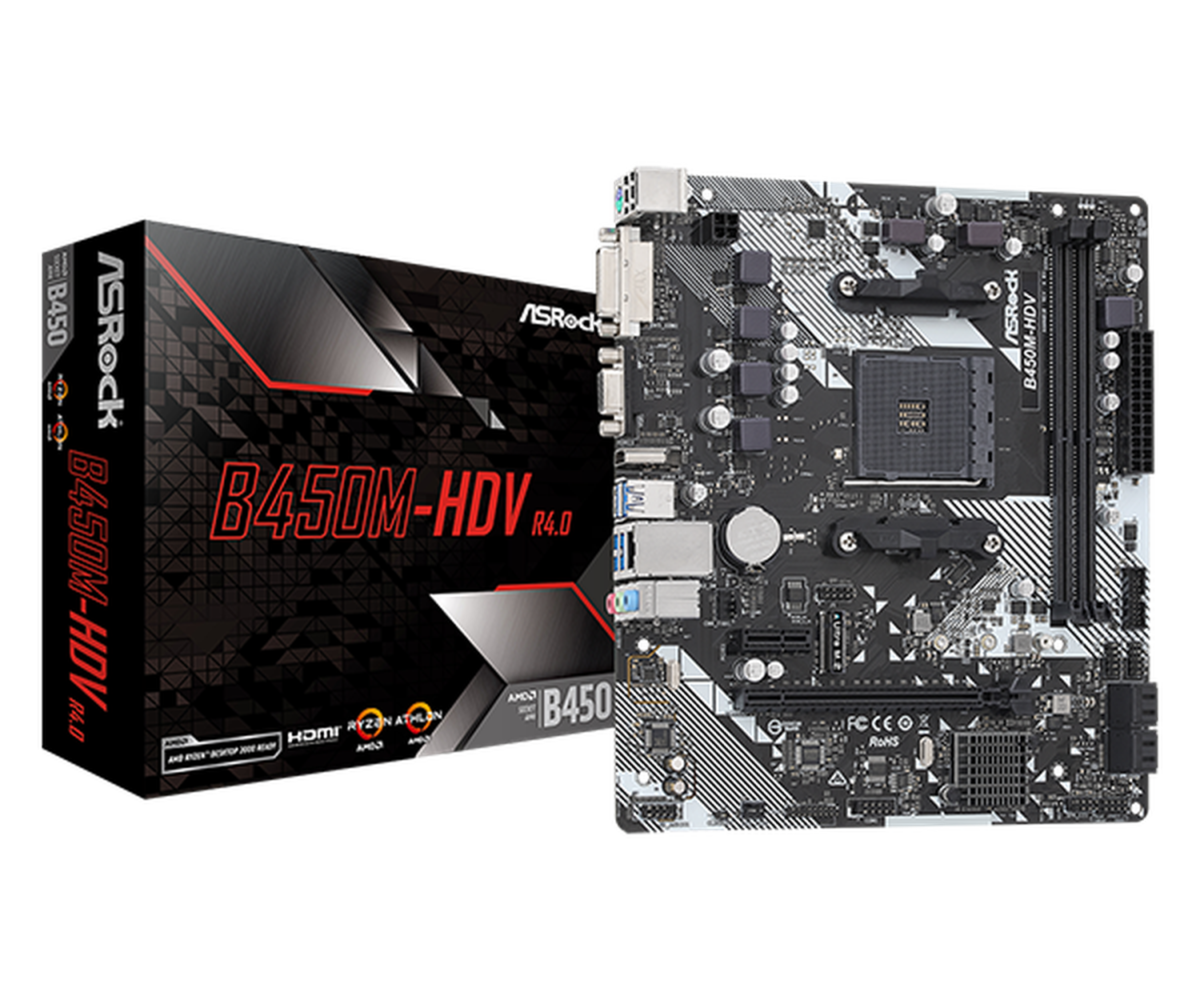

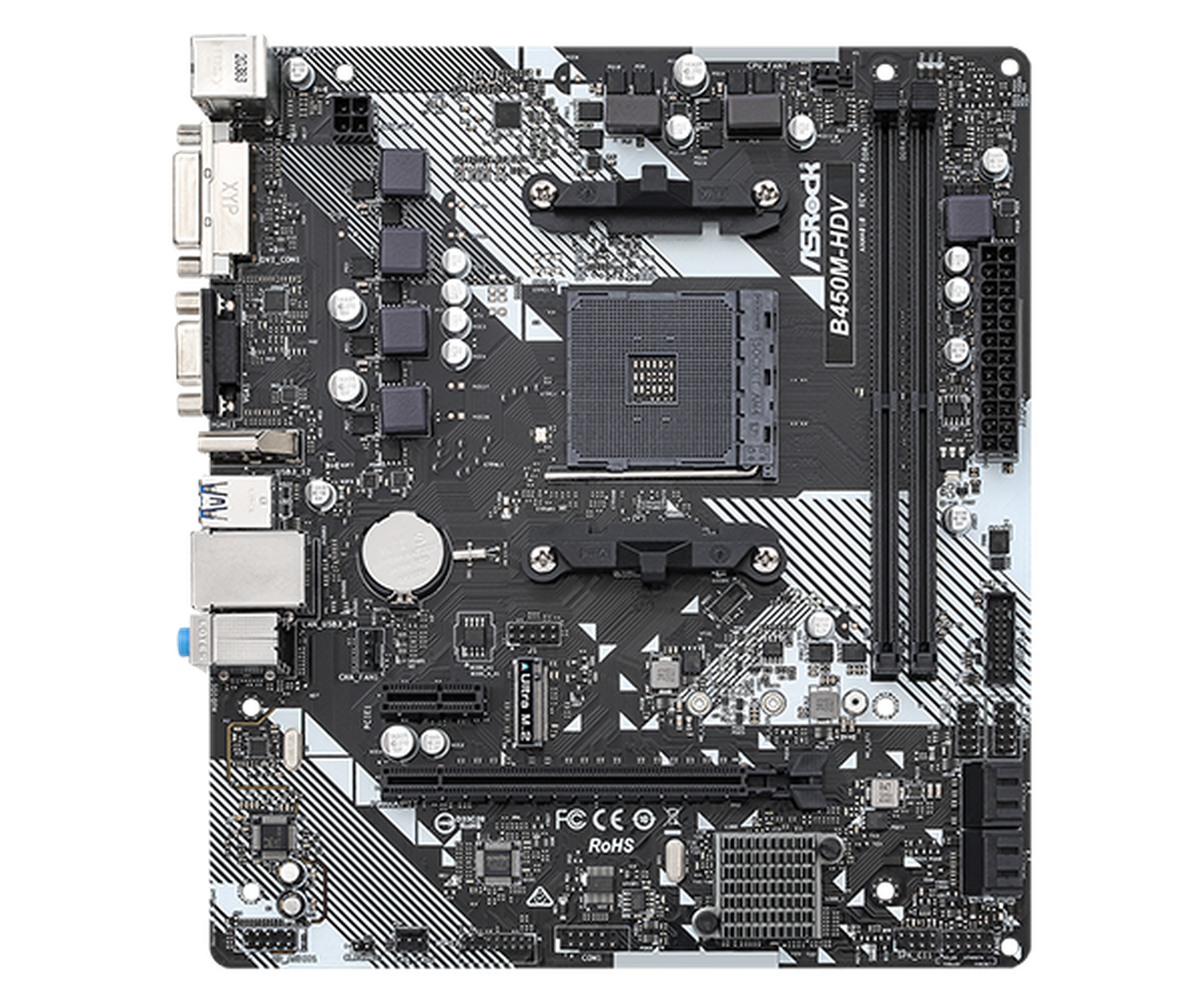

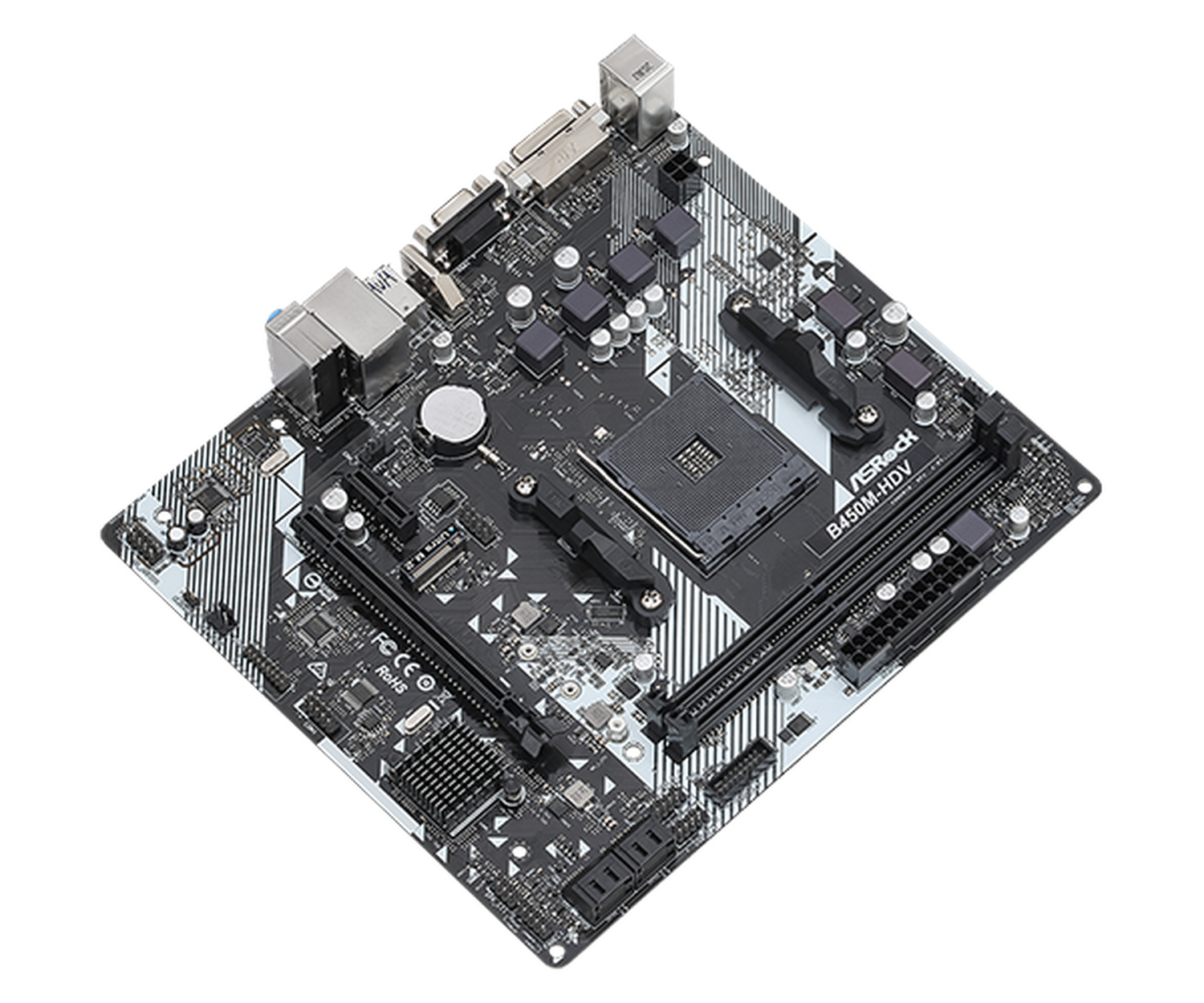

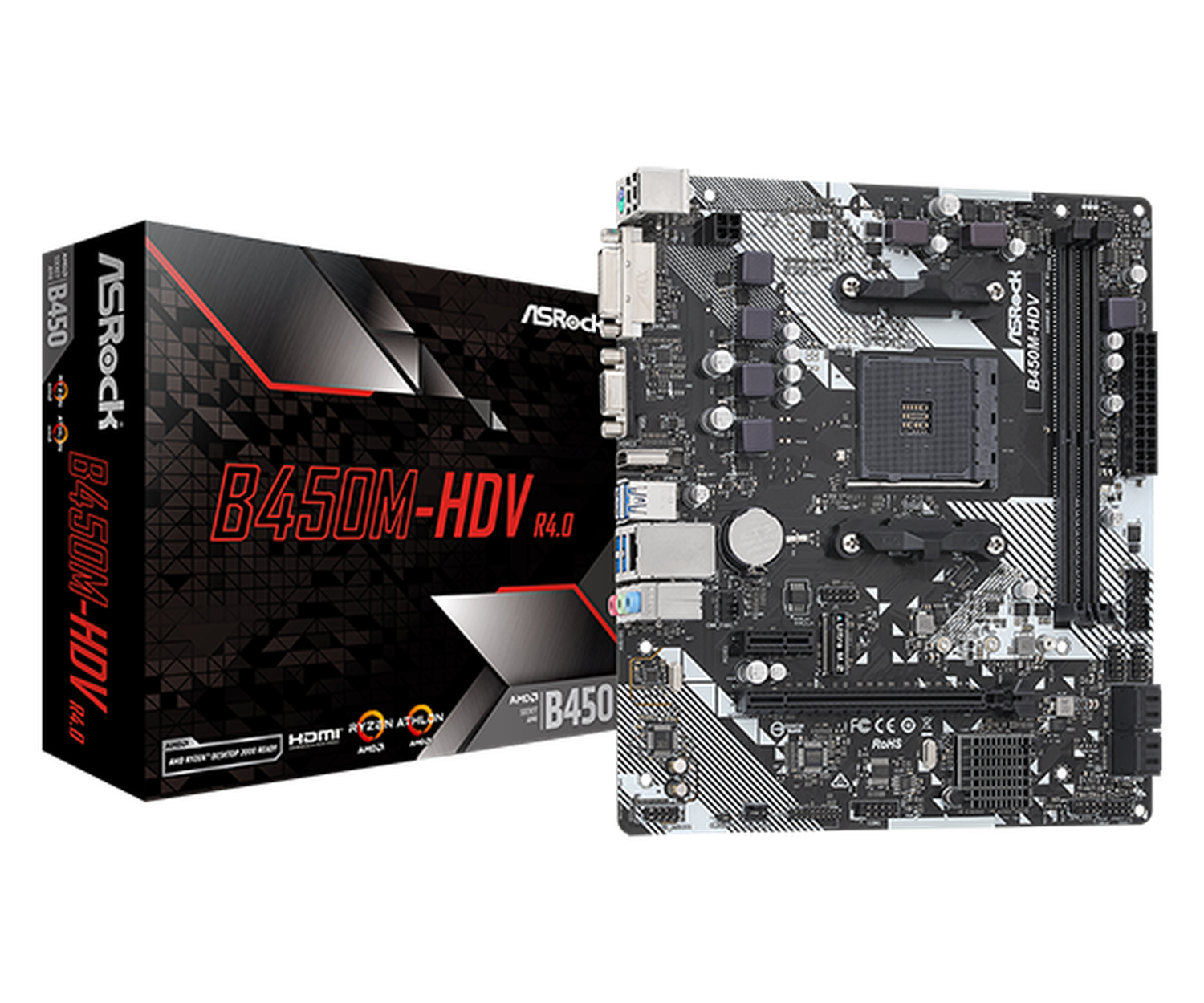

B450M-HDV R4.0
Compatible con procesadores de escritorio AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 y 5000 G-Series
Soporta DDR4 3200+ (OC)
1 PCIe 3.0 x16, 1 PCIe 2.0×1
Salida de gráficos: HDMI, DVI-D, D-Sub
Soporta monitor triple
Audio HD de 7.1 canales (códec de audio Realtek ALC887), tapas de audio ELNA
4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4 y SATA3)
6 USB 3.1 Gen1 (2 frontales, 4 traseros)
LAN Gigabit Realtek
Es posible que este modelo no se venda en todo el mundo. Comuníquese con su distribuidor local para conocer la disponibilidad de este modelo en su región.
Característica única
ASRock Super Alloy
– PCB de tela de vidrio de alta densidad
– PCB negro zafiro
ASRock Ultra M.2 (PCIe Gen3 x4 y SATA3)
ASRock Full Spike Protection (para todos los puertos USB, audio y LAN)
Actualización en vivo de ASRock y tienda de aplicaciones
UPC
– Admite procesadores de escritorio AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 y 5000 G-Series
– Diseño Digi Power
– Admite CPU de hasta 105 W
conjunto de chips
– AMD Promontorio B450
Memoria
– Tecnología de memoria DDR4 de doble canal
– 2 ranuras DIMM DDR4
– Las CPU de la serie AMD Ryzen (Vermeer) admiten DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer * – CPU
de la serie AMD Ryzen (Matisse) compatible con DDR4 3200/2933/2667/2400/2133 ECC y sin ECC, memoria sin búfer *
– Las APU de la serie AMD Ryzen (Cezanne) admiten DDR4 3200/2933/2667/2400/2133 ECC y sin búfer memoria *
– Las APU de la serie AMD Ryzen (Renoir) admiten DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer * – Las CPU de la serie AMD Ryzen (Pinnacle Ridge
) admiten DDR4 3200+(OC) / 2933 (OC) / 2667 / 2400 / 2133 ECC y no ECC, memoria sin búfer *
– Las CPU de la serie AMD Ryzen (Picasso) admiten DDR4 2933 / 2667 / 2400 / 2133 sin ECC, memoria sin búfer *
– Las CPU de la serie AMD Ryzen (Summit Ridge) admiten DDR4 3200+(OC) / 2933(OC) / 2667 / 2400/2133 ECC y no ECC, memoria sin búfer *
– Las CPU de la serie AMD Ryzen (Raven Ridge) admiten DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 sin búfer, memoria sin ECC * – Máx
. Capacidad de memoria del sistema: 64 GB * *
– Admite módulos de memoria Extreme Memory Profile (XMP)
– Contacto dorado de 15 μ en ranuras DIMM
* Para las APU de la serie Ryzen (Picasso, Cezanne, Renoir y Raven Ridge), ECC solo es compatible con CPU PRO.
Consulte la siguiente tabla para conocer la compatibilidad con frecuencias de memoria AMD que no son XMP.CPU de la serie Ryzen (Vermeer):
CPU de la serie Ryzen (Matisse):
APU de la serie Ryzen (Cezanne):
APU de la serie Ryzen (Renoir):
CPU de la serie Ryzen (Pinnacle Ridge):
CPU de la serie Ryzen (Picasso):
CPU de la serie Ryzen (Summit Ridge) :
CPU de la serie Ryzen (Raven Ridge):
SR: DIMM de rango único, 1Rx4 o 1Rx8 en la etiqueta del módulo DIMM
DR: DIMM de rango doble, 2Rx4 o 2Rx8 en la etiqueta del módulo DIMM
* *Debido a la limitación del sistema operativo, el tamaño real de la memoria puede ser inferior a 4 GB para la reserva para el uso del sistema en el sistema operativo Windows® de 32 bits. Para el sistema operativo Windows® de 64 bits con CPU de 64 bits, no existe tal limitación.
BIOS
– BIOS legal AMI UEFI de 128 Mb con soporte GUI
– Admite “Plug and Play”
– Eventos de activación de conformidad con ACPI 5.1
– Admite jumperfree
– Compatibilidad con SMBIOS 2.3
– Ajuste múltiple de voltaje DRAM
Gráficos
– Gráficos AMD Radeon™ Vega Series integrados en la APU Ryzen Series *
– DirectX 12, Pixel Shader 5.0
– Memoria compartida predeterminada de 2 GB. La memoria máxima compartida admite hasta 16 GB. * *
– Tres opciones de salida de gráficos: D-Sub, DVI-D y HDMI
– Admite monitor triple
– Admite HDMI con máx. resolución de hasta 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Admite DVI-D con máx. resolución de hasta 1920×1200 @ 60Hz
– Admite D-Sub con máx. resolución de hasta 2048×1536 a 60 Hz
– Admite sincronización labial automática, Deep Color (12 bpc), xvYCC y HBR (audio de alta velocidad de bits) con puerto HDMI (se requiere un monitor HDMI compatible) – Admite
HDCP 1.4 con puertos DVI-D y HDMI
– Admite reproducción 4K Ultra HD (UHD) con puerto HDMI
* El soporte real puede variar según la CPU
* * La memoria compartida máxima de 16 GB requiere 32 GB de memoria del sistema instalada.
Audio
– Audio HD de 7.1 canales (códec de audio Realtek ALC887)
– Admite protección contra sobretensiones
– Tapas de audio ELNA
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111H
– Admite Wake-On-LAN
– Admite protección contra rayos/ESD
– Admite Ethernet 802.3az de bajo consumo
– Admite PXE
Tragamonedas
CPU de la serie AMD Ryzen (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge y Pinnacle Ridge)
: 1 x ranura PCI Express 3.0 x16 (PCIE2: modo x16) *
CPU de la serie AMD Ryzen (Picasso, Raven Ridge)
: 1 x PCI Express 3.0 Ranura x16 (PCIE2: modo x8) *
CPU de la serie AMD Athlon
– 1 x Ranura PCI Express 3.0 x16 (PCIE2: modo x4) *- 1 x Ranura PCI Express 2.0 x1
* Admite NVMe SSD como discos de arranque
Almacenamiento
– 4 conectores SATA3 de 6,0 Gb/s, compatibles con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente – 1 conector
Ultra M.2, compatible con clave M tipo 2242/2260/2280 M.2 Módulo SATA3 6.0 Gb/s y módulo M.2 PCI Express hasta Gen3 x4 (32 Gb/s) (con Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge y Pinnacle Ridge) o Gen3 x2 (16 Gb /s) (con APU serie Athlon) *
* Admite NVMe SSD como discos de arranque.
Admite el kit ASRock U.2.
Conector
– 1 x encabezado del puerto de impresión
– 1 x encabezado del puerto COM
– 1 x encabezado del TPM
– 1 x encabezado de altavoz y intrusión del chasis
– 1 x conector del ventilador de la CPU (4 pines) *
– 1 x conector del ventilador del chasis (3 pines) * *
– 1 x Conector del ventilador del chasis/bomba de agua (4 pines) (Control inteligente de velocidad del ventilador) * * *
– 1 x Conector de alimentación ATX de 24 pines
– 1 x Conector de alimentación de 12 V de 4 pines
– 1 x Conector de audio del panel frontal
– 2 x USB Cabeceras 2.0 (admite 4 puertos USB 2.0) (admite protección ESD)
– 1 x cabecera USB 3.1 Gen1 (admite 2 puertos USB 3.1 Gen1) (admite protección ESD)
* El conector del ventilador de la CPU admite el ventilador de la CPU con una potencia máxima de 1 A (12 W).
* * El conector del ventilador del chasis admite el ventilador del chasis con una potencia máxima de 1 A (12 W).
* * * El conector del ventilador del chasis/bomba de agua admite el ventilador del enfriador de agua con una potencia máxima de ventilador de 2 A (24 W).
CHA_FAN1/WP puede detectar automáticamente si se está utilizando un ventilador de 3 o 4 pines.

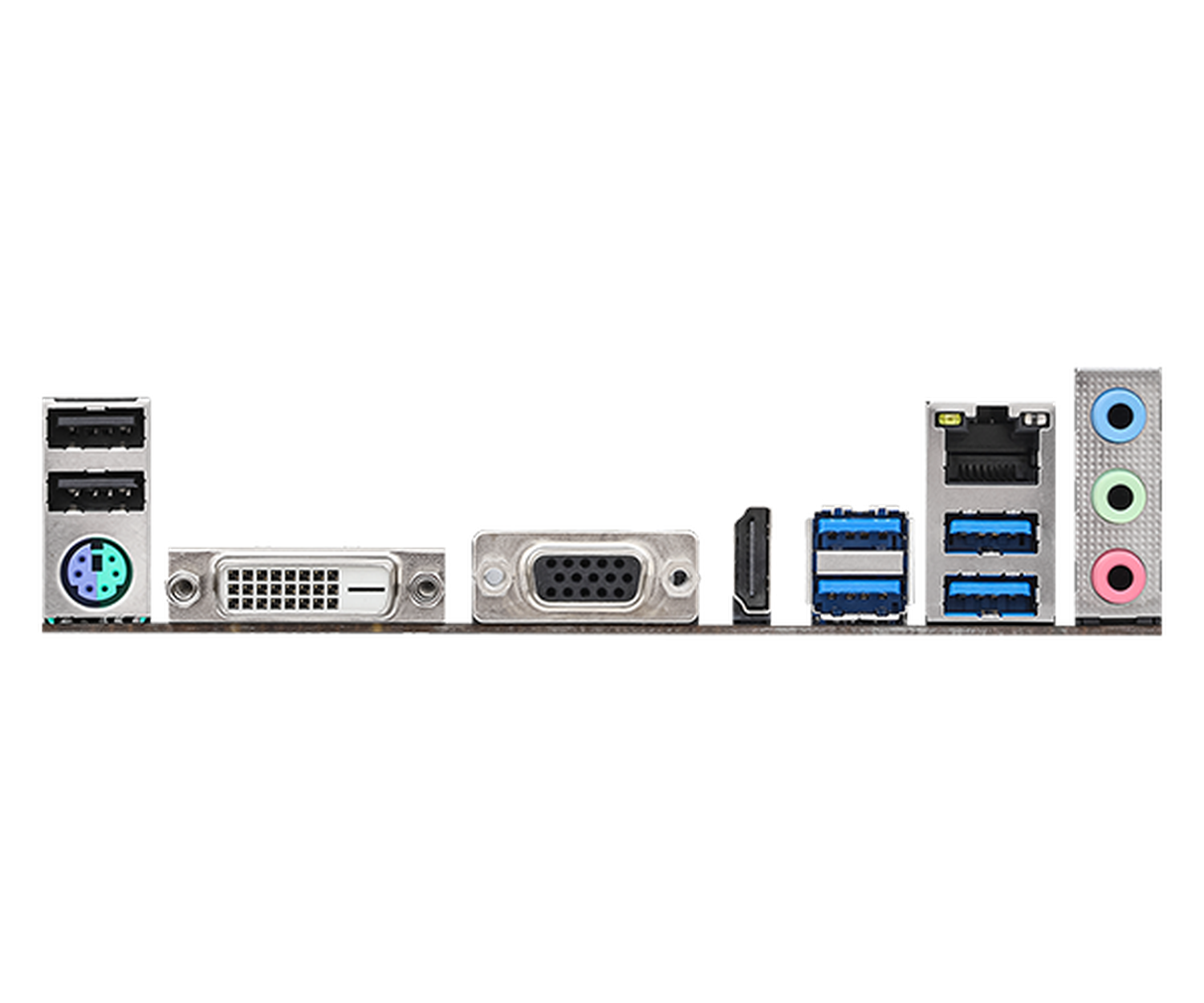

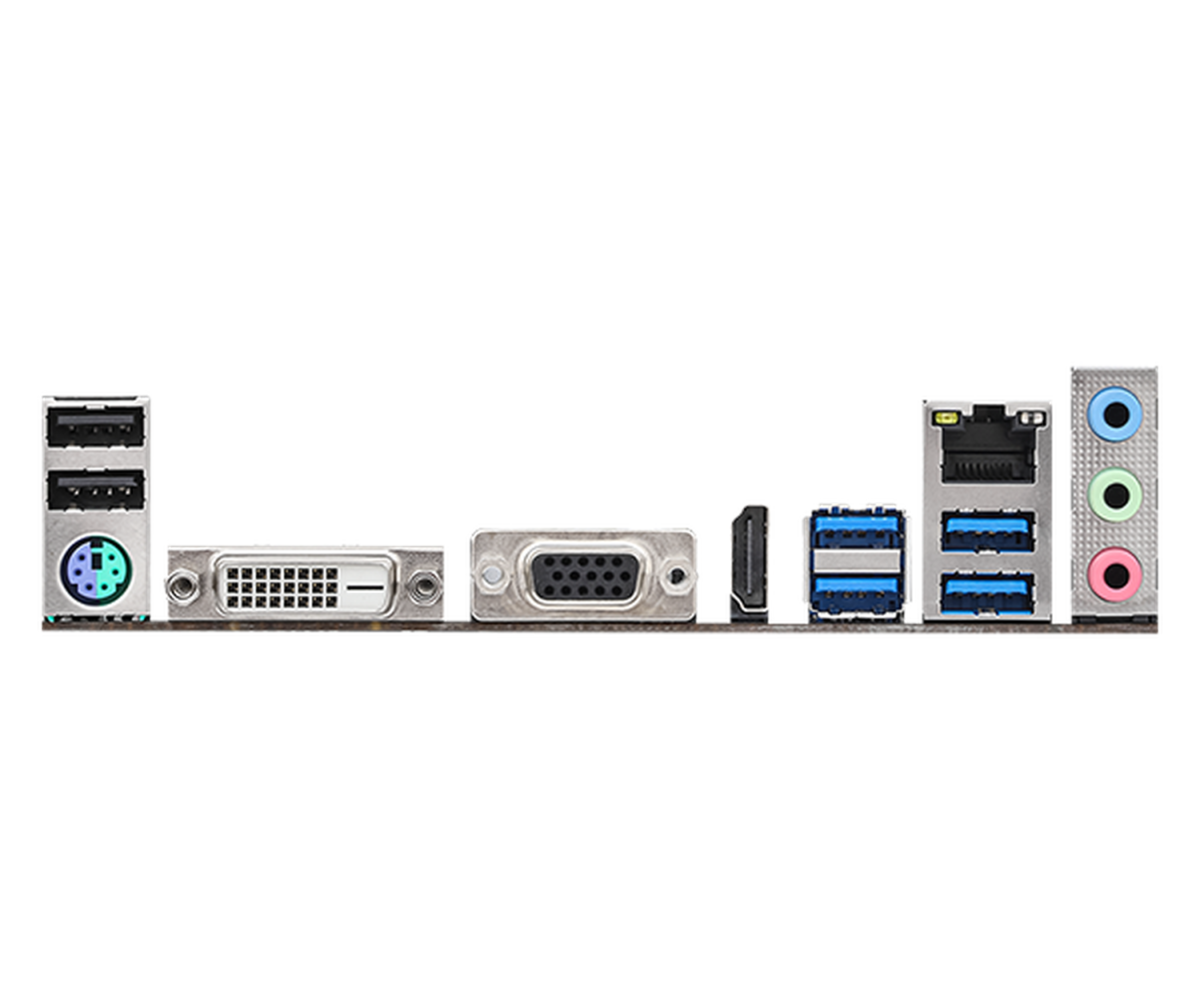

E/S del panel trasero
– 1 x puerto PS/2 para mouse/teclado
– 1 x puerto D-Sub
– 1 x puerto DVI-D
– 1 x puerto HDMI
– 2 x puertos USB 2.0 (compatible con protección ESD)
– 4 x puertos USB 3.1 Gen1 (compatible con ESD) Protección)
– 1 x Puerto LAN RJ-45 con LED (LED ACT/LINK y LED SPEED)
– Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono
Software y UEFI
Software
– ASRock A-Tuning
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
* Estas utilidades se pueden descargar desde ASRock Live Update & APP Shop.
CD de soporte
– Controladores, utilidades, software antivirus (versión de prueba), navegador y barra de herramientas Google Chrome
Accesorios
– Guía de instalación rápida, CD de soporte, protección de E/S
– 2 x cables de datos SATA
– 1 x tornillo para conector M.2
Monitor de hardware
– Detección de temperatura: CPU, chasis, ventiladores del chasis/bomba de agua
– Tacómetro del ventilador: CPU, chasis, ventiladores del chasis/bomba de agua
– Ventilador silencioso (ajusta automáticamente la velocidad del ventilador del chasis según la temperatura de la CPU): CPU, chasis, ventiladores del chasis/bomba de agua
– Control de múltiples velocidades del ventilador: CPU, chasis, ventiladores del chasis/bomba de agua
– Detección de CAJA ABIERTA
– Monitoreo de voltaje: +12 V, +5 V, +3,3 V, Vcore
Factor de forma
– Factor de forma Micro ATX: 9,1 x 8,1 pulgadas, 23,1 cm x 20,6 cm
– Diseño de condensador sólido
SO
– Microsoft® Windows® 10 de 64 bits / 11 de 64 bits *
* Summit Ridge no es oficialmente compatible con Windows® 11 .
Certificaciones
– FCC, CE
– Preparado para ErP/EuP (se requiere fuente de alimentación preparada para ErP/EuP)
