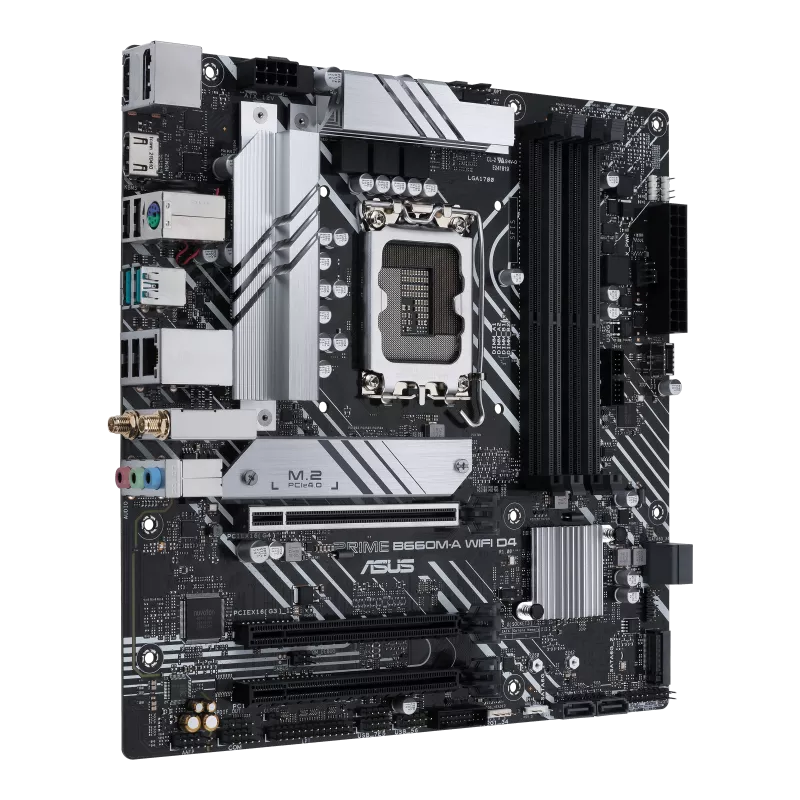

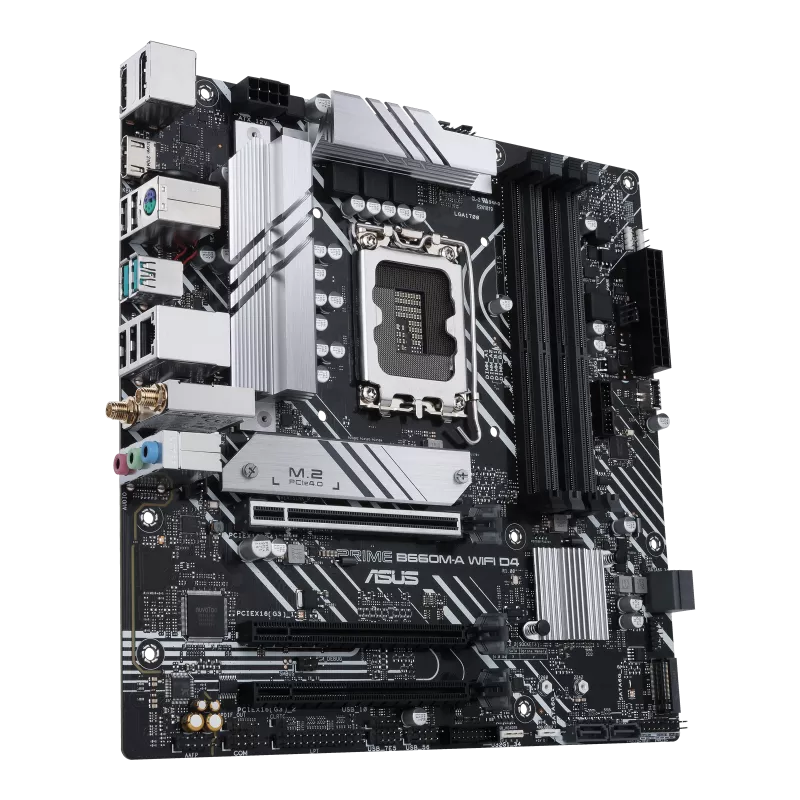

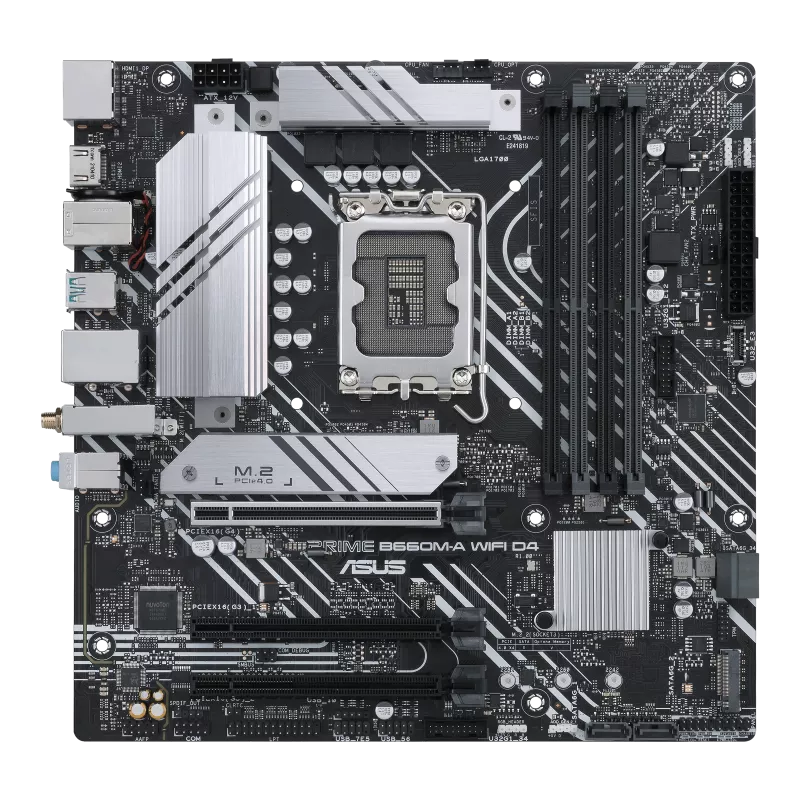

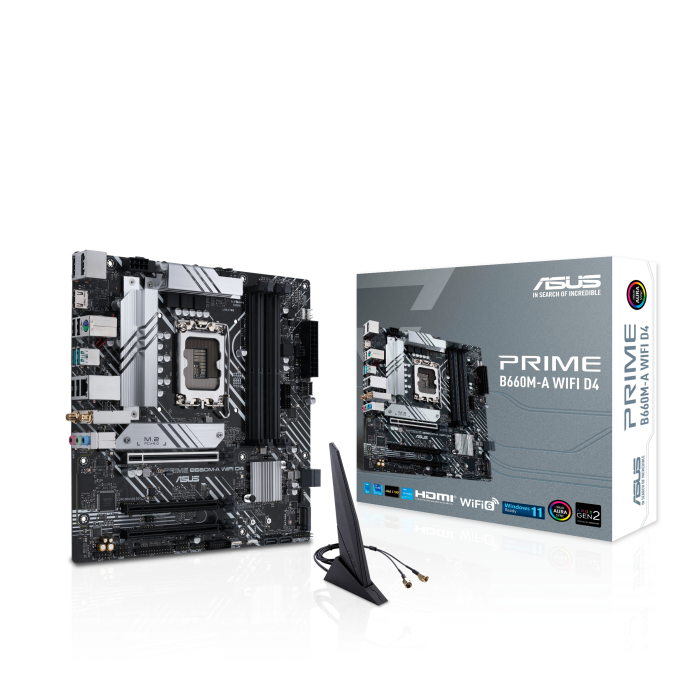

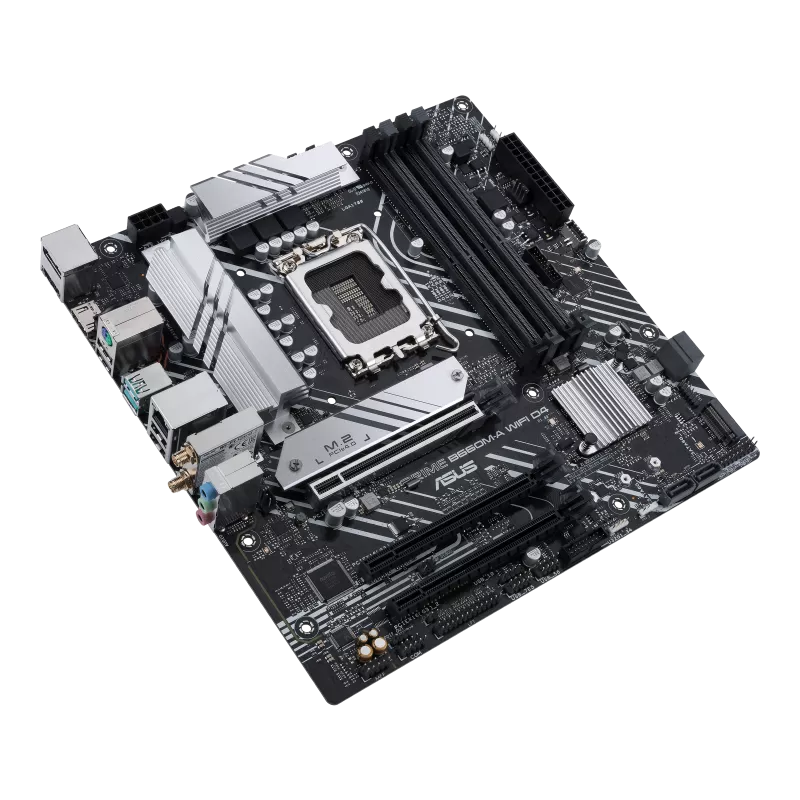

Tarjeta madre Intel® B660 (LGA 1700) mATX con PCIe 4.0, dos ranuras M.2, Intel® 1Gb Ethernet, Intel® Wi-Fi 6, DP, 2 x HDMI®, USB 3.2 Gen 2 posterior, USB 3.2 Gen 1 frontal Tipo -C, sincronización de aura
- Zócalo Intel® LGA 1700: Listo para procesadores Intel® de 12.ª generación
- Conectividad ultrarrápida: Intel® Wi-Fi 6, PCIe 4.0, Intel® 1 Gb Ethernet, USB 3.2 Gen 2 Tipo-A posterior y USB 3.2 Gen 1 Tipo-A y Tipo-C® frontal
- ASUS OptiMem II: enrutamiento cuidadoso de trazas y vías, además de optimizaciones de capa base para preservar la integridad de la señal para mejorar el overclocking de la memoria
- Refrigeración integral: disipador de calor VRM, disipador de calor M.2, disipador de calor PCH, encabezados de ventilador híbrido y Fan Xpert 2+
ESPECIFICACIONES
UPC
Intel® Socket LGA1700 para procesadores Intel® Core ™ , Pentium® Gold y Celeron® de 12.ª generación *
Compatible con la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0**
* Consulte www.asus.com para ver la lista de soporte de CPU.
** La compatibilidad con Intel® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.
conjunto de chips
Conjunto de chips Intel® B660
Memoria
4 módulos DIMM, máx. 128 GB, DDR4
5333(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/ 3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Sin ECC, memoria sin búfer*
Arquitectura de memoria de doble canal
Admite el perfil de memoria Intel® Extreme (XMP)
OptiMem II
*La velocidad de datos de la memoria real depende de los tipos de CPU y los módulos DRAM; para obtener más información, consulte www.asus.com para ver la lista de soporte de memoria.
Gráficos
1 puerto de pantalla**
2 puertos HDMI®***
* Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.
** Soporta máx. 4K@60Hz como se especifica en DisplayPort 1.4.
***Admite 4K@60Hz como se especifica en HDMI 2.1.
Ranuras de expansión
Procesadores Intel® de 12.ª generación
1 ranura PCIe 4.0/3.0 x16
Conjunto de chips Intel® B660 *
1 x ranura PCIe 3.0 x16 (admite modo x4)
1 x ranura PCIe 3.0 x16 (admite modo x1)
*Compatible con Intel® Optane Memory H Series en la ranura PCIe conectada a PCH
Almacenamiento
Admite 2 ranuras M.2 y 4 puertos SATA de 6 Gb/s
Procesadores Intel® de 12.ª generación
Ranura M.2_1 (Clave M), tipo 2242/2260/2280
– Los procesadores Intel® de 12.ª generación admiten el modo PCIe 4.0 x4.
Conjunto de chips Intel® B660 **
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)*
4 puertos SATA 6Gb/s
* La tecnología Intel® Rapid Storage es compatible con SATA RAID 0/1/5/10.
** La tecnología Intel ® Rapid Storage es compatible con Intel® Optane Memory H Series en ranuras M.2 conectadas a PCH.
ethernet
1 Ethernet Intel® de 1 Gb
Inalámbrico y Bluetooth
2×2 WiFi 6 (802.11a/b/g/n/ac/ax)
Admite banda de frecuencia de 2,4/5 GHz
Bluetooth v5.2
USB
2 puertos USB 3.2 Gen 2 (2 de tipo A)
4 puertos USB 2.0 (4 de tipo A)
2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
1 x conector USB 3.2 Gen 1 (compatible con USB Type-C ® )
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales
1 cabezal USB 2.0 compatible con 1 puerto USB 2.0 adicional
Audio
ALC897
CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1*
– Admite: detección de jack, multitransmisión, reasignación de jack del panel frontal
– Admite reproducción de hasta 24 bits/192 kHz”
Funciones de sonido
– Blindaje de audio
– Condensadores de audio premium
– Capas de PCB de audio dedicadas
** Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.

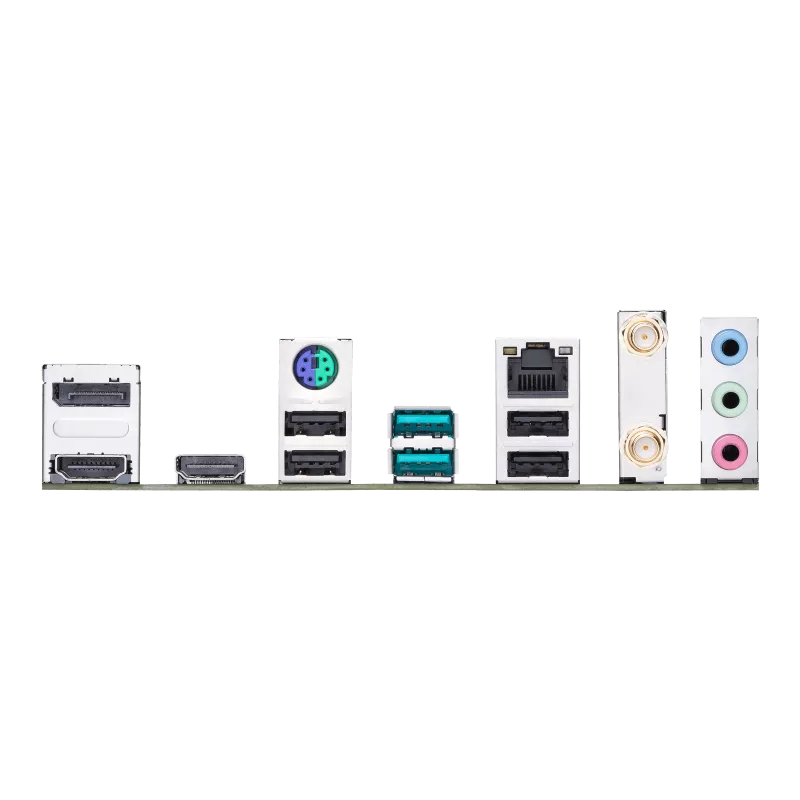

Puertos de E/S del panel posterior
2 puertos USB 3.2 Gen 2 (2 de tipo A)
4 puertos USB 2.0 (4 de tipo A)
1 puerto de visualización
2 x puertos HDMI®
1 módulo wifi.
1 puerto Ethernet Intel® de 1 Gb
3 conectores de audio
1 puerto combinado de teclado/ratón PS/2
Conectores de E/S internos
Relacionado con el ventilador y la refrigeración
1 cabezal de ventilador de CPU de 4 pines
1 cabezal de ventilador OPT de CPU de 4 pines
Cabezal de ventilador de chasis de 2 x 4 pines
Relacionado con el poder
1 conector de alimentación principal de 24 pines
1 conector de alimentación de 8 pines +12 V
Relacionado con el almacenamiento
2 x ranuras M.2 (Clave M)
4 puertos SATA 6Gb/s
USB
2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
1 conector USB 3.2 Gen 1 (compatible con USB Type-C®)
2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales
1 x soporte de cabecera USB 2.0 1 puerto USB 2.0
Diverso
3 encabezados direccionables AURA Gen 2
1 encabezado AURA RGB
1 encabezado CMOS transparente
1 encabezado de puerto COM
1 encabezado de audio del panel frontal (AAFP)
1 cabecera LPT
1 cabezal de salida S/PDIF
1 cabezal SPI TPM (14-1 pines)
1 cabezal de panel de sistema de 20-3 pines con función de intrusión en el chasis
Características especiales
ASUS 5X PROTECCIÓN III
-DIGI+ VRM
– Protección mejorada contra sobrecorriente DRAM
– Guardias ESD
– LANGuard
– Proteccion al sobrevoltaje
– SafeSlot Core+
– E/S posterior de acero inoxidable
Diseño Q de ASUS
-Q-DIMM
– Ranura Q
Solución térmica ASUS
– Disipador de calor M.2
– Diseño de disipador de calor VRM
ASUS EZ DIY
-ProCool
Sincronización de AURA
– Encabezado AURA RGB
– Cabeceras RGB Gen 2 direccionables
Funciones de software
Software exclusivo de ASUS
Caja de armería
– Creador de AURA
– Sincronización de AURA
– Fan Experto 2+
Paquete de IA 3
– Utilidad de rendimiento y ahorro de energía
TurboV EVO
EPU
Digi+ VRM
ASUS CPU-Z
Mi Asus
Software antivirus Norton (versión de prueba gratuita)
WinRAR
BIOS UEFI
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
– Modo ASUS UEFI BIOS EZ
BIOS
Flash ROM de 128 Mb, UEFI AMI BIOS
Manejabilidad
WOL por PME, PXE

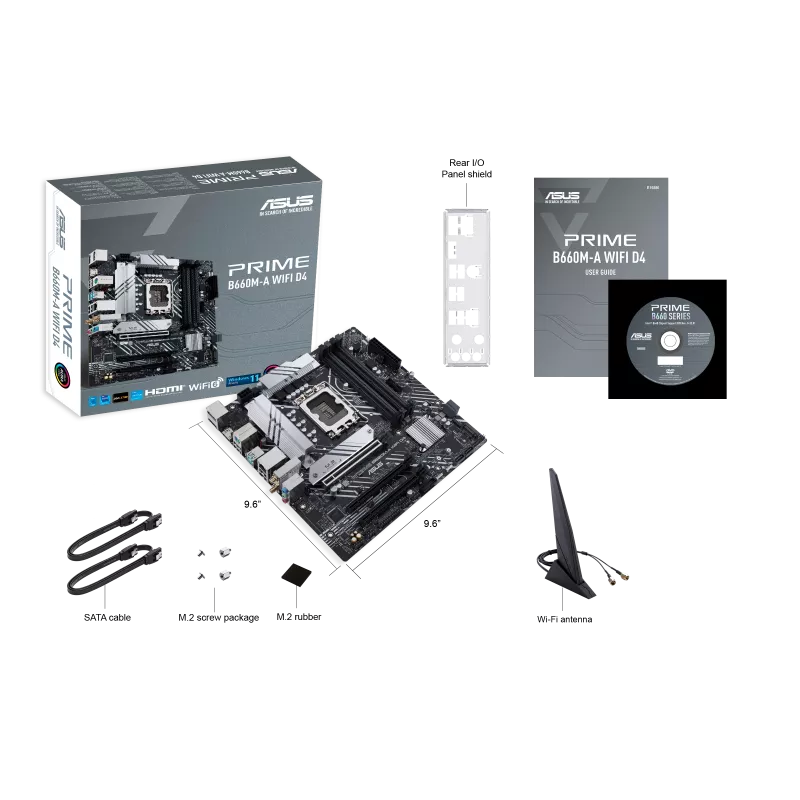

Accesorios
cabos
2 cables SATA de 6 Gb/s
Diverso
1 antena móvil ASUS Wi-Fi
1 protector de E/S.
1 paquete de goma M.2.
1 paquete de tornillos M.2 SSD
Medios de instalación
1 DVD de soporte
Documentación
1 manual de usuario.
Sistema operativo
Windows® 11 de 64 bits, Windows® 10 de 64 bits
Factor de forma
microATX
24,4 cm x 24,4 cm
24,4 cm x 24,4 cm
